海尔贝克阵列磁吸力分析对比

海尔贝克阵列原理

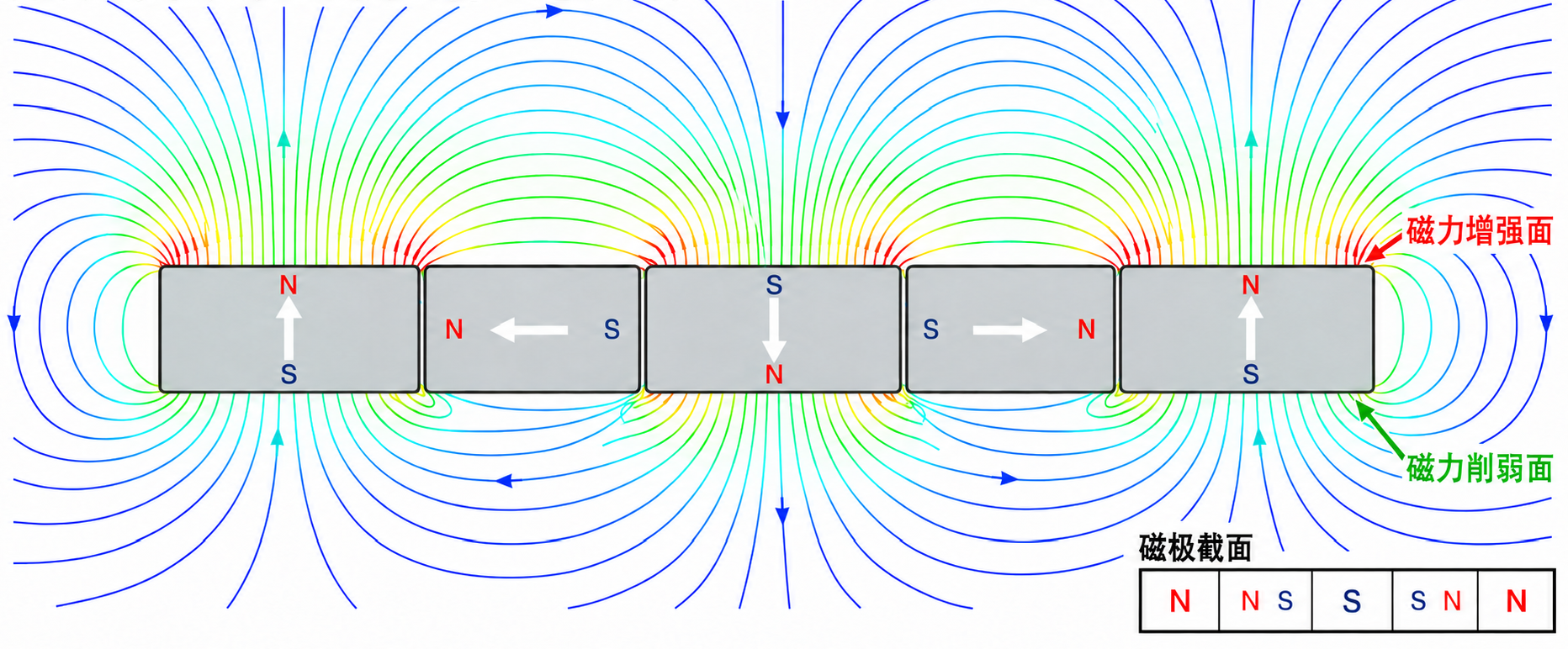

海尔贝克组件的磁体排列通常遵循一种周期性变化的模式，例如通过排列磁体的北极和南极方向。

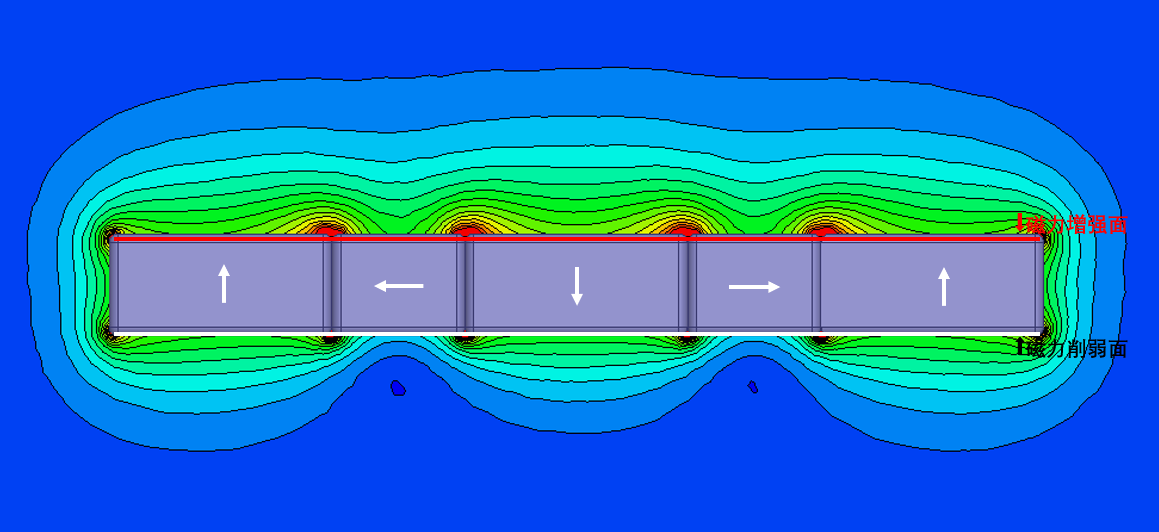

这种排列方式使得磁体的场向在一个方向(通常是平面的一侧)相互叠加，而在另一侧相互抵消，形成了高度不对称的磁场分布

海尔贝克阵列特点

高效磁场增强：在理想情况下,海尔贝克阵列能够将磁场集中在一侧,使其产生的磁场强度比相同尺寸的普通磁体阵列更强单面磁场输出：实现磁场的单向性，减少磁场在非目标区域的泄露。

在实际应用中与其他磁体对比

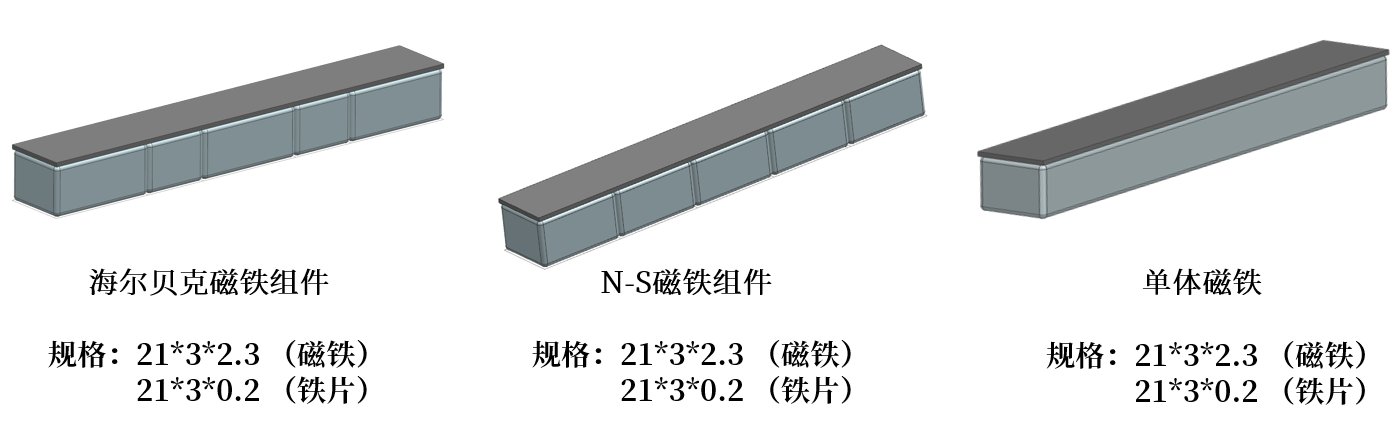

为了更清楚对比海尔贝克阵列磁铁和普通磁铁组以及单体磁铁的区别;采用三种相同长度(总长度),宽度以及厚度的磁铁进行参数对比磁铁布局如下：

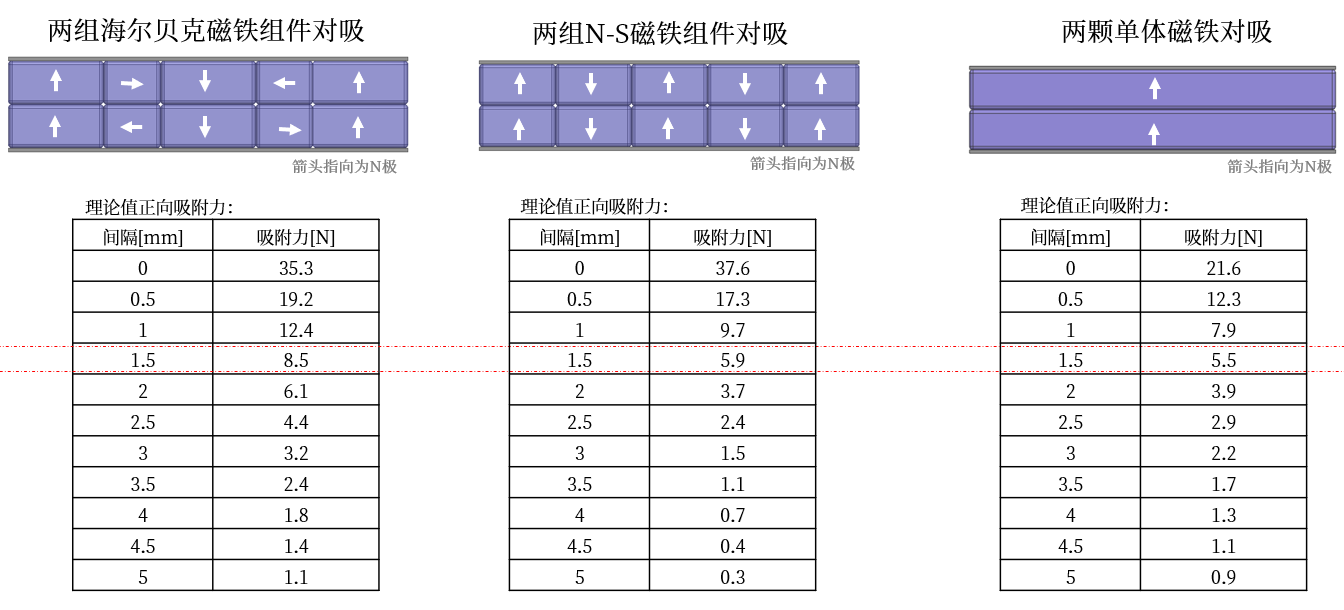

三种结构磁吸力对比：

从上述表中可以看出,海尔贝克磁铁组在相同体积规格中在中远距离;垂直吸附力有比较明显的优势;如,间隔1.5mm时;海尔贝克组件 比N-S磁铁组件吸附力提高了1.4倍,比单体磁铁提高了1.5倍;

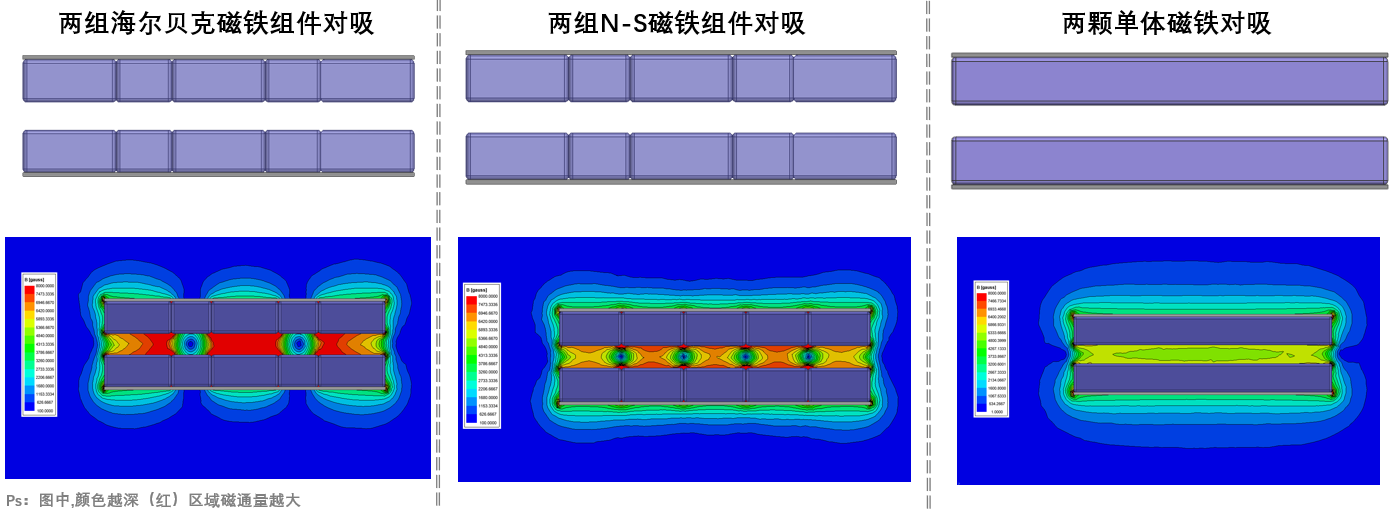

三种结构磁场密度对比(1.5mm间距下)：

磁铁(组)在间隔1.5mm时;在相同的表面积内海尔贝克组件穿过的磁感应线更密;区域磁通量就更大

结 论

从以上数据可知在同等规格下;海尔贝克阵列的优势主要体现在具有一定工作气隙的对吸应用中，在一定间隙内通常会比常规的阵列高出30%左右的磁吸力;但在零间隙接触时，海尔贝克阵列并不具备最大吸附力优势。因此，应结合实际工作间隙评估其应用价值
