制造与工艺
环氧涂层
一、环氧涂层的成膜
环氧涂层属于典型的热固性涂层：以环氧树脂为主要成膜物质，通过与固化剂反应，形成不可逆的三维交联网络。
环氧树脂的分子结构中含有两个以上的**环氧基团**（三元环状的 C—O—C 结构，张力大、反应活性高）。固化剂（如胺类、酸酐类）的活性氢或羧基打开环氧环，使线性的树脂分子之间逐步"架桥"，最终交联成致密的网状大分子。这个过程一旦完成就不可逆——固化后的涂层不再熔融，也不溶于普通溶剂。
正是这种交联网络结构，赋予了环氧涂层几个标志性优点：
- 附着力强：分子中的羟基和醚键是极性基团，与金属、混凝土、玻璃等极性底材能形成较强的分子间作用力甚至化学键合；
- 屏蔽性好：交联网络致密，能显著阻隔水汽、氧气和腐蚀介质向底材渗透；
- 电绝缘性：无离子型反应副产物，固化膜绝缘电阻高、介电性能好；
- 收缩率低、尺寸稳定：固化过程体积变化小，适合精密部件；
- 可设计性强：通过更换树脂骨架和固化剂，可以在很宽的范围内调整硬度、韧性、耐温与耐化学性。
也需要认识它的固有短板：芳香族环氧（如双酚 A 型）的耐候性有限——分子中的醚键和芳香结构在紫外线下容易降解黄变、粉化，所以户外体系通常需要脂肪族改型或配耐候面漆；此外，固化物的韧性受配方影响很大，过脆的体系在尖角和热循环条件下容易开裂。
二、一个完整的环氧涂层配方由什么组成？
| 组分 | 作用 |
| 环氧树脂 | 主要成膜物质，决定性能上限 |
| 固化剂 | 与环氧基反应成网，决定施工窗口和固化物特性 |
| 促进剂 | 调整反应速度，缩短固化时间 |
| 颜填料 | 着色、屏蔽、增强（钛白粉。碳黑等） |
| 助剂 | 流平剂、消泡剂、分散剂、触变剂等，保证施工质量 |
| 溶剂/水/活性稀释剂 | 施工介质，控制黏度 |
Ps：固化剂的选择往往比树脂本身更直接影响涂层的最终性能：脂肪胺常温固化快但湿热敏感；聚酰胺韧性好、润湿性强，是重防腐的常客；酸酐固化物耐热和电性能好但通常需要加热；酚醛胺则在低温固化能力上占优。同一个树脂配不同的固化剂，得到的是两种几乎不同的涂层
三、主要树脂体系
| 树脂体系 | 主要特点 | 典型应用 |
| 双酚 A 型环氧 | 技术最成熟，附着力、防腐、绝缘、成本均衡 | 通用防腐涂料 |
| 酚醛环氧 | 密度大，耐热、耐溶剂、耐化学性好 | 化工储罐内衬、高温电机、油品环境 |
| 脂环族环氧 | 低黄变、耐紫外、电绝缘和低离子杂质 | 户外电气、特种绝缘、UV 固化、高可靠电子封装 |
| 双酚 F 型环氧 | 黏度低、流动浸润好 | 高固体分、无溶剂、薄层涂覆，常作改性组分 |
| 无 BPA 环氧(生物基) | 满足特定环保合规目标，不同路线性能差异大 | 食品接触、儿童用品、可穿戴等有 BPA 限制项目 |
四、环氧涂层表面处理与性能
| 名称 | 底层镀层 | 第二层镀层 | 第三层镀层 | 盐雾效果 | 镀层厚度 |
| 环氧涂层 | 磷化 | 环氧层 |
/ |
24H-48H | 10μm~25μm |
| 加强型环氧涂层 | 镍镀层 | 铜镀层 | 环氧层 | 48H-120H | 15μm~30μm |
备注
-环氧涂层有着优异的抗强酸碱.可以通过1小时80度0.5%的强碱性水溶液实验
-绝缘性;可耐压400V；最高可以做到耐压1000V
五、外观效果

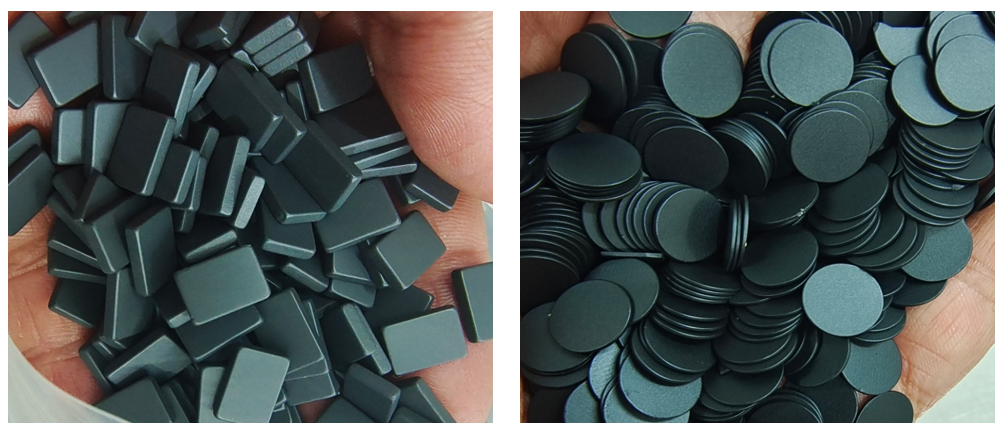

环氧涂层通常为黑色或者深蓝色色系居多（在该色系下其性能达到最佳）

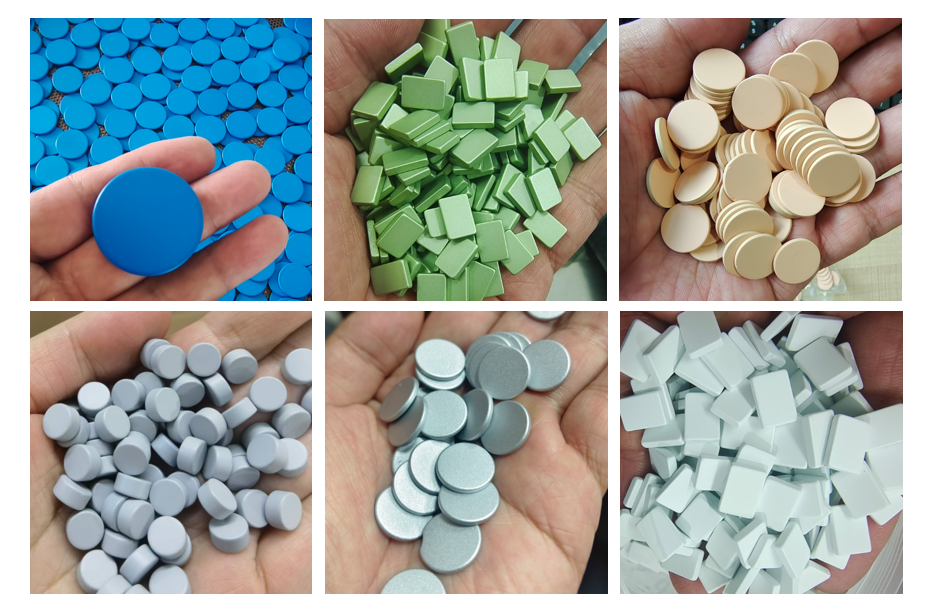

当然,我们可以通过改变其颜料使其有丰富的色系;也可以根据色板调试色
六、含双酚 A（BPA）与合规性问题
传统双酚 A 型环氧由 BPA 相关原料制得。固化完成后，BPA 结构主要锁在交联网络中，这与成品中存在大量游离 BPA 是两个概念；但原料残留、固化不足和材料迁移，仍可能成为法规和客户标准的关注点。
需要澄清的是，"BPA-free"不等于"不含所有双酚"：双酚 F 型环氧不含 BPA，但仍是双酚类材料；酚醛环氧、脂环族环氧和部分生物基体系才能在保持环氧特性的同时完全避开 BPA。
监管层面，欧盟化学品管理局（ECHA）已将 BPA 列入 REACH 高度关注物质候选清单，欧盟食品接触材料法规也在持续收紧对 BPA 及相关双酚类物质的限制。因此：
- 出口项目不能只凭"BPA-free"标签判断合规；
- 磁铁用于咖啡机、净水器、食品设备、儿童用品、可穿戴或医疗器械时，应按实际接触方式索取成品级符合性文件、迁移测试或生物相容性资料；
-单份基础树脂的"不含双酚 A 声明"，不能代替最终组件的合规验证。
