看懂磁铁 <7>：一块高性能钕铁硼是怎样设计制造出来的

前面六篇，我们完成了从微观到工程的完整旅程：从磁畴的微观起源，理解 Br 代表剩磁、Hcj 代表内禀矫顽力；认识晶粒、晶界和晶粒表面如何影响反磁化；了解晶界扩散怎样提高重稀土利用效率；学会阅读退磁曲线；也解释了同牌号磁体上机表现不同的微观原因。

高性能烧结钕铁硼不是简单地把钕、铁、硼粉末混合后烧成金属块，而是一套微米尺度的组织工程。配方、粉末粒度、取向、烧结、热处理和表面状态共同决定 Br、Hcj、退磁曲线方形度以及实际工况下的稳定性。

本篇沿完整制造流程说明每道工序调控的微观对象，并在最后总结材料设计中无法回避的性能权衡。文中的温度、粒径和磁场均为常见工业范围，实际窗口要按合金成分、设备和目标牌号验证。

一 、烧结钕铁硼完整工艺流程

典型流程为：配方与熔炼甩带 → 氢破碎 → 气流磨制粉 → 磁场取向与压型 → 真空烧结 → 烧结后热处理 → 机械加工 → 可选的晶界扩散及后续热处理 → 表面防护 → 充磁。不同企业会合并、拆分或调整个别步骤。

核心逻辑：工序首先改变相组成、晶粒尺寸、晶体取向、晶界化学和表面缺陷，这些微观变量再共同决定宏观磁性能。

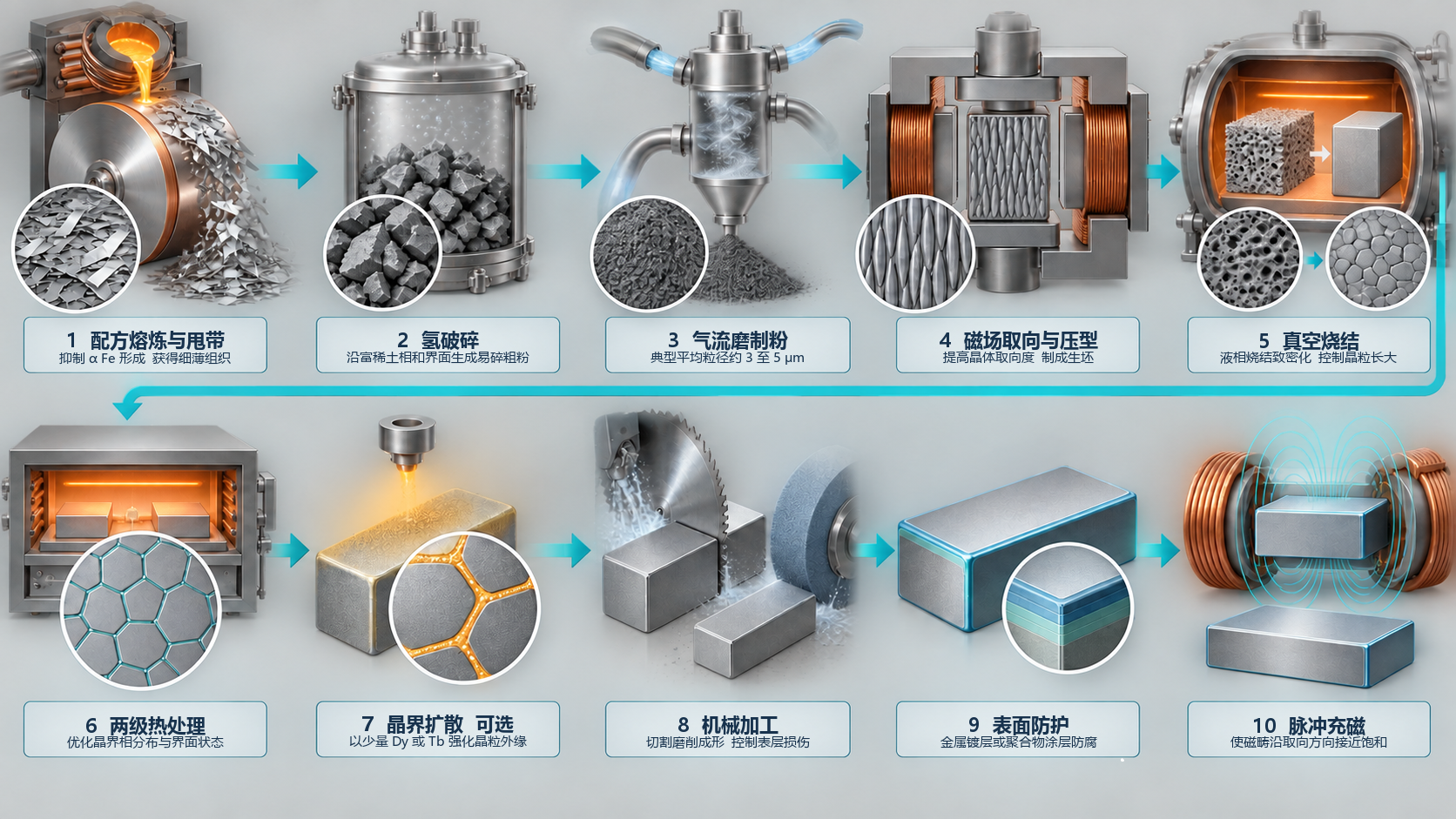

图注:烧结钕铁硼典型制造流程与微观调控目标 示意图

1 配方设计与熔炼甩带

配料以 Nd、Fe、B 为基础，工业合金中还常含 Pr，并按目标牌号加入 Dy、Tb、Ga、Cu、Al、Co 等元素。不同元素承担的作用并不相同。

Nd₂Fe₁₄B 主相的体积分数、饱和磁化和晶体取向共同限定 Br 与最大磁能积的上限。

富稀土相的数量、成分、氧含量和分布会影响液相烧结、晶界润湿以及晶粒之间的交换耦合。

Dy、Tb 主要通过进入 2:14:1 主相的晶粒外缘提高局部磁晶各向异性；Ga、Cu、Al 等微量元素更多用于调节晶界相组成、熔点和润湿行为。

真空熔炼后，合金液经甩带快速凝固。较高冷却速率有助于抑制粗大 α-Fe 软磁相并形成细薄的 2:14:1 主相与富稀土相组织。若 α-Fe 或其他有害杂相过多，通常会降低矫顽力和退磁曲线方形度。

微观目标：获得成分与组织均匀、富稀土相分布合适、杂相受控的速凝薄带。

2 氢破碎与气流磨制粉

氢破碎利用合金吸氢后产生的体积变化和脆化，使甩带片优先在富稀土相和相界附近开裂，得到易于后续研磨的粗粉。它的目的不是保证主相晶粒完全不受影响，而是以低能耗把合金解体成脆性颗粒。

气流磨通常在氮气或氩气等低氧惰性气氛中进一步细化粉末。常规高性能烧结磁体常见平均粒径约为 3 至 5 μm，但最佳粒径与分布取决于合金组织、氧控制和目标牌号。

粉末偏粗或分布过宽，烧结后更容易出现粗大晶粒，Hcj 往往下降。

粉末过细会显著增加比表面积和氧化风险，也会加剧团聚与颗粒摩擦，降低磁场取向均匀性。

微观目标：获得粒度分布窄、单晶颗粒比例高、氧和碳含量受控的细粉，在细化晶粒与取向、输送和安全之间取得平衡。

3 磁场取向与压制成型

把细粉装入模具后，在约 1.5 至 2.0 T 的常见工业取向磁场中，使颗粒的易磁化 c 轴尽量沿外场排列，再压制成生坯。具体磁场强度与压制方式会因设备、粉末和模具而变化。

取向不等于最终充磁。粉末本身仍是铁磁材料；工业线上常在取向后施加退磁程序，使生坯的宏观剩磁降到便于搬运的水平。最终的饱和充磁通常在磁体完成烧结、加工和表面防护之后进行，也可能在部件装配后完成。

取向度越高，沿目标方向贡献磁化的晶粒越多，Br 和最大磁能积越高；但压制过程中的颗粒移动、摩擦和密度不均也会破坏局部取向。

微观目标：在不引入明显取向梯度和密度梯度的前提下，提高晶体取向度。

4 真空烧结

生坯在真空或受控气氛中烧结。对于许多商业合金，烧结峰值温度常在 1050 至 1100 ℃附近，但准确窗口取决于成分、粉末粒度、坯体尺寸和炉温均匀性。富稀土相形成液相并润湿主相颗粒，使坯体收缩并达到通常高于 98% 理论密度的高致密度。

温度过低或保温不足会留下较多孔隙，降低有效磁性体积分数和 Br。

温度过高或保温过久会促进异常晶粒长大，增加局部反磁化风险并降低 Hcj。

微观目标：实现高致密度并控制晶粒均匀长大，而不是追求字面上的完全致密。

5 烧结后热处理

两级热处理是常见路线，但并非所有合金都采用完全相同的温度和次数。典型做法包括约 800 至 900 ℃的高温阶段和约 450 至 600 ℃的低温阶段，具体最佳温度通常随富稀土相的共晶行为和微量添加元素而变化。

高温阶段促进富稀土相重新分布、界面平整和残余应力释放。

低温阶段进一步调整晶界相的成分、结构和连续性，改善晶粒表面的局部各向异性与磁交换条件。

Hcj 不只由配方决定。相同名义成分若热处理窗口不合适，晶界相会不连续或化学状态不理想，Hcj 与退磁曲线方形度都可能显著下降。

微观目标：形成有利于抑制反磁化成核和传播的晶界网络。晶界相是否接近非铁磁，还取决于其中 Fe、Co 和氧的含量，不能一概称为完全无磁的隔离层。

6 机械加工

烧结后的毛坯需要通过多线切割、磨削、放电加工或其他工艺制成瓦片、圆环和方块等形状。钕铁硼硬而脆，加工可能产生微裂纹、晶粒拔出、残余应力、再铸层或氧化层；薄片和小尺寸磁体对表层损伤尤其敏感。

受控酸洗或化学刻蚀可以去除部分损伤层，也可作为后续镀层的前处理，但效果取决于损伤深度、酸液浓度和时间。过度刻蚀反而会引入新的表面缺陷，因此不能把酸洗简单视为工厂质量好坏的判断标准。

微观目标：达到尺寸和形状要求，同时尽量保留完整表面与足够的机械强度。

7 晶界扩散 可选

对于高矫顽力或高温工况牌号，工件通常先完成主要机加工，再在表面施加含 Dy 或 Tb 的扩散源并进行热处理。重稀土沿连通的富稀土晶界向内迁移，并在部分主相晶粒外缘形成富重稀土区域，提高局部磁晶各向异性。芯部保持较高磁化，有助于用较小的 Br 损失换取较大的 Hcj 增益。

核壳结构不是在整块磁体中均匀出现。扩散深度有限，效果受磁体厚度、晶界连通性、扩散源和热处理窗口影响。晶界扩散后通常还需要配套的低温热处理，再进行最终表面防护。

微观目标：把重稀土优先布置到最容易发生反磁化的晶粒外缘，而不是在整个主相中均匀高含量掺杂。

8 表面防护

钕铁硼中的富稀土相化学活性高，潮湿、盐雾和温度循环都可能沿晶界促进腐蚀。常见防护体系包括 Ni Cu Ni 等金属复合镀层、Zn 镀层、磷化以及环氧或 Parylene 等聚合物涂层。环氧属于涂层，不宜与所有金属处理统称为镀层。

表面防护通常不用于提高材料的本征磁性能，但腐蚀会消耗富稀土晶界相、扩大表面缺陷并降低磁通稳定性，因此涂层质量与基体表面状态会影响长期可靠性。

9 充磁

磁体完成烧结、主要加工和表面防护后，通常使用强脉冲磁场充磁；有些复杂磁路会选择在装配后整体充磁。充磁场必须足以让磁畴沿既定易磁化方向接近饱和。

再次区分：取向是在成型前后建立晶体 c 轴的统计方向；充磁是在成品或部件中建立宏观剩磁。两者控制的对象不同。

二 、Br 与 Hcj 分别由哪些工序掌控

想获得高 Br，需要较高的硬磁主相比例、较好的晶体取向和较高的烧结密度；想获得高 Hcj，则要减少易反磁化的粗大晶粒和表面缺陷，并优化晶界相和晶粒外缘。两者会通过成分与组织设计相互牵制。

三 多目标权衡 没有全能磁铁

材料开发的目标不是把某一个指标无限提高，而是按工作温度、磁路负载线、外部反向场、尺寸、寿命和成本寻找可验证的平衡点。

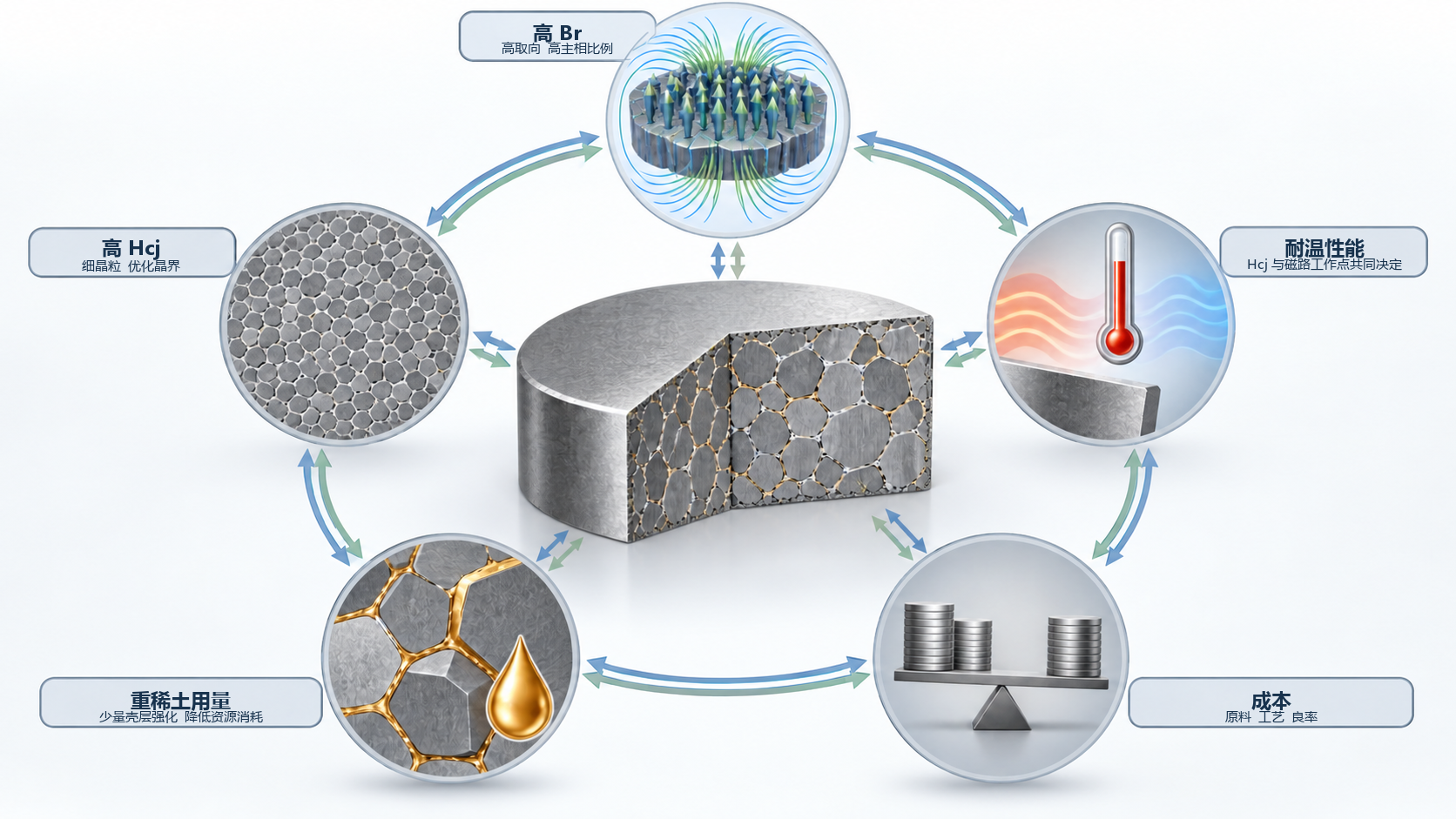

图注: 烧结钕铁硼的多目标性能权衡 箭头表示相互制约而非固定线性关系

粉末细化通常有利于获得细晶组织并提高 Hcj，但过细粉末更易氧化和团聚，也可能降低取向度与 Br。

Dy 或 Tb 可提高晶粒外缘的局部各向异性和 Hcj，但整体高含量掺杂往往降低磁化与 Br，并显著增加原料成本。晶界扩散可以缓解这一矛盾，但受厚度和扩散路径限制。

提高烧结温度有助于致密化，但超过合适窗口会引起异常晶粒长大，使 Hcj 下降。

更高温度等级通常需要更高的 Hcj 裕量和更稳定的退磁曲线，可能以 Br、重稀土用量或加工成本为代价。

工程选型建议：不要只追求更高牌号。应在最不利温度、最强反向场和实际磁路工作点下校核退磁裕量，再选择满足寿命和一致性要求的最低充分等级。

四、 全系列内容回顾

1. 磁畴的微观起源，区分磁场取向和充磁，理解 Nd₂Fe₁₄B 主相与易磁化 c 轴。

2. Br 与 Hcj 的本质差异，以及反向磁畴从表面或缺陷处成核并向周围传播的过程。

3. 晶粒尺寸、晶界相和晶粒表面三类关键微观区域。

4. Dy、Tb 提高局部各向异性的原理，以及晶界扩散核壳结构和厚度限制。

5. B H 与 J H 退磁曲线、Hk 和方形度的工程意义，以及高温不可逆退磁。

6. 同牌号磁体的差异，以及晶粒、晶界、氧含量、方形度和加工损伤对可靠性的影响。

7. 烧结钕铁硼完整制造流程，以及每道工序对微观组织的作用。

核心结论：宏观测试读出 Br、Hcj 和退磁曲线，实际工况还要叠加磁体形状、磁路工作点、温度和外部反向场。材料的组织状态与器件的磁路设计必须一起考虑。

五 、工程师与采购的实战清单

选型除牌号外，还要比较同一温度、同一测试方法下的 J H 退磁曲线。若使用 Hk/Hcj 评价方形度，应确认 Hk 的定义和退磁场修正方法一致。

高可靠项目应增加目标温度和实际磁路条件下的不可逆磁通损失测试，不能只看常温磁性能。

晶界扩散产品要核对磁体厚度、扩散方向和工艺顺序。常见路线是先主要机加工，再扩散及配套热处理，最后做表面防护。

同牌号供应商比较应关注氧和碳含量、晶粒尺寸分布、取向与密度均匀性、批次磁通离散度、镀层或涂层可靠性。

标称最高使用温度不是固定材料常数。设计必须校核磁体尺寸、磁路负载线、环境温度和反向磁场下的实际工作点。

验收要求要与失效模式对应。高温退磁、腐蚀、机械破裂和批次一致性需要不同的试验。
