看懂磁铁 <5>：读懂退磁曲线-理解磁体微观缺陷

前面四篇，我们从微观视角理解了磁畴、Br、HcJ、晶粒、晶界以及晶界扩散技术。工程实践中，更常用的性能判据来自退磁曲线，也就是 B-H 曲线和 J-H 曲线。

退磁曲线是大量晶粒与磁畴在外场下发生磁化变化的宏观响应。曲线的弯曲和跌落与磁体内部的反转场分布有关，但同一种曲线形状可能对应多种组织因素，因此它适合用来筛查风险，不能单凭曲线唯一反推出某一种缺陷。

本文把微观磁化反转与宏观测试连接起来，解释 Br、HcB、HcJ、膝点 Hk、方形度和最大磁能积，并说明高温、磁路和反向磁场如何共同决定不可逆退磁风险。

一 分清 B H 与 J H 两条退磁曲线

材料数据表中通常会同时出现两组退磁曲线，它们回答的问题不同。

B-H 常规退磁曲线：描述磁通密度 B 随反向磁场 H 的变化，用来确定磁路工作点、分析磁通输出，并计算第二象限内 |B·H| 的最大值，也就是 (BH)max。磁路设计和有限元分析通常需要使用与实际温度相对应的 B-H 数据。

J-H 内禀退磁曲线：描述磁极化 J 随反向磁场 H 的变化，用来读取 HcJ、Hk 和曲线方形度，判断材料在给定温度下抵抗不可逆退磁的能力。电机抗退磁校核不能只看一条曲线：B-H 曲线用于确定工作状态，J-H 曲线用于判断局部反向场是否进入显著退磁区。

简要区分：B-H 重点回答磁路能输出多少以及工作点在哪里；J-H 重点回答材料的磁极化在多大反向场下开始显著下降。

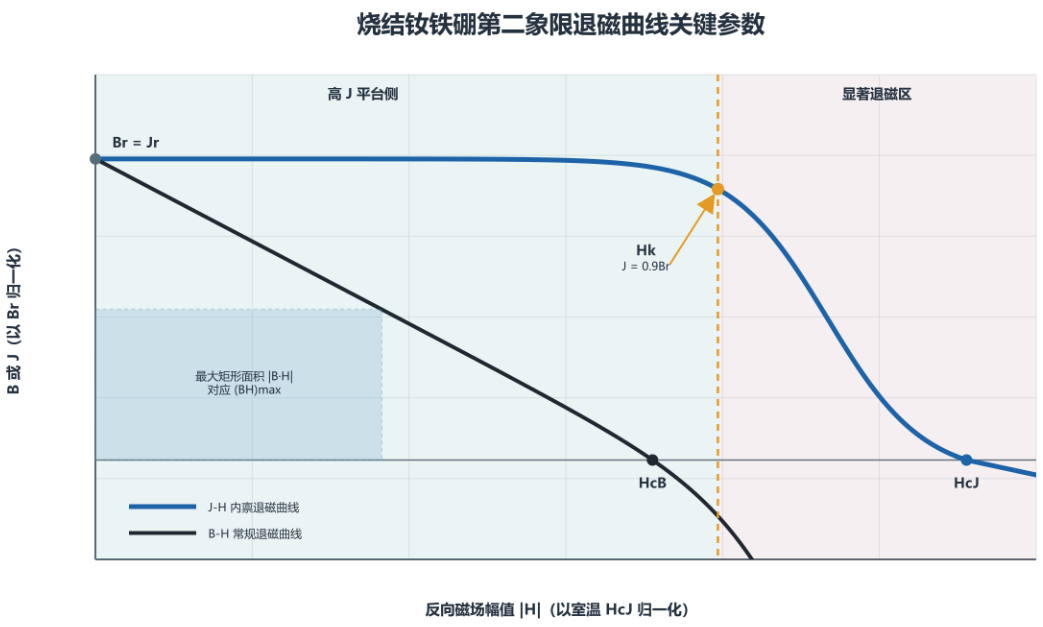

图注：烧结钕铁硼典型 B-H 与 J-H 退磁曲线示意。横轴采用反向磁场幅值 |H|，避免负号坐标造成的左右方向歧义。Hk 按 J=0.9Br 的常用定义标示，具体定义应以测试规范或供应商说明为准。

四个核心参数

Br 剩磁：饱和磁化后将外加磁场降到零时的剩余磁通密度。用 J 表示时，对应的剩余磁极化 Jr 在 H=0 时与 Br 数值相等。Br 反映材料获得高磁通输出的潜力，受主相体积分数、取向、致密度和成分等因素影响；实际器件输出还取决于磁体形状和磁路。

HcB 磁感矫顽力：B-H 曲线上 B=0 对应的反向磁场幅值。此时磁体的净磁通密度为零，但磁极化并不一定为零，磁体也不等于已经完全退磁。

HcJ 内禀矫顽力：J-H 曲线上净磁极化 J=0 对应的反向磁场幅值。它表征材料抵抗反磁化的能力，但 J=0 只表示正、反向磁化贡献相互抵消，并不表示每一颗晶粒都已经完成 180° 反转。烧结钕铁硼通常有 |HcJ|>|HcB|。

(BH)max 最大磁能积：第二象限 B-H 曲线上 |B·H| 的最大值，几何上对应曲线下可作出的最大矩形面积。它综合反映材料向外部磁路提供能量的能力，并与 Br、曲线形状和回复磁导率有关。

二 膝点与方形度的工程含义

膝点 Hk 是显著退磁的工程标志

稀土永磁材料的 J-H 曲线在小反向场下通常只缓慢下降，接近反转场分布后才快速跌落。工程上常把 J 降到 0.9Br 时对应的反向磁场幅值称为 Hk；部分标准或企业还采用沿回复斜率定义的 HD10、HD5 等指标，因此比较供应商数据时必须先统一定义。

当局部反向磁场接近或超过 Hk，反向磁畴会在弱区成核，并通过畴壁运动和晶粒间耦合作用扩展。不同磁体的主导机制可能不同，不能把所有反转都简化为完全相同的成核过程。

工程判断不要使用“膝点左侧或右侧”这种依赖坐标画法的说法。更稳妥的表述是：在对应温度的 J-H 曲线上，最恶劣工况下的局部反向场应留在高 J 平台侧，并与膝点保留足够裕量。Hk 是显著下降的指标，不是所有不可逆损失突然出现的绝对开关。

如果工作状态进入曲线陡降区，撤除反向场或把温度降回室温后，磁通通常不能完全回到原值。只要材料没有发生氧化、相变或其他结构损伤，重新充磁通常可以恢复这部分由磁化状态改变造成的损失。

方形度 Q 反映反转场分布是否集中

常见定义为 Q=|Hk|/|HcJ|。Q 越接近 1，表示 J-H 曲线在接近 HcJ 之前保持得越平直，磁化反转场分布通常越集中。Q≥0.9 常被一些企业视为较好的水平，但这不是所有牌号、温度和测试规范下都通用的合格线。

较低的方形度说明一部分区域在较小反向场下已经开始反转。它可能与以下因素有关，但这些因素必须通过显微组织、成分或局部磁学测试进一步确认：

异常粗大或取向偏离的晶粒，使局部反转场降低。

晶界相不连续、具有较强铁磁耦合，或晶界被氧化。

孔洞、夹杂、加工损伤和表面缺陷形成局部弱区。

成分、热处理或扩散过程造成空间上不均匀的矫顽力分布。

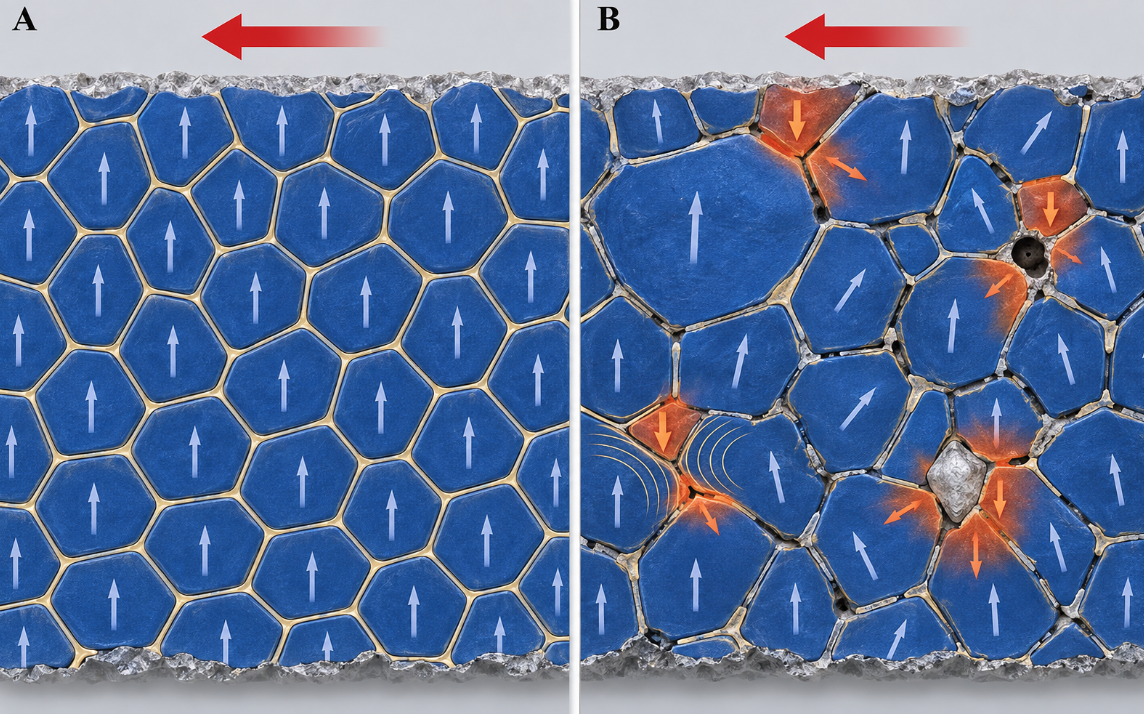

图注：微观组织均匀性与早期反转的示意对比。A 为晶粒尺寸与取向较一致、晶界连续的组织；B 为含粗晶、错取向晶粒、孔洞和不连续晶界的组织，反向磁畴可在局部弱区先成核。图示用于解释可能机制，不代表可由一条退磁曲线唯一诊断缺陷类型。

两块磁体即使具有相近的 Br 和 HcJ，仍可能因 Hk、方形度、温度特性和批次分布不同而表现出不同的抗退磁裕量。采购规范如果只约束牌号和室温下的少数指标，可能漏掉这些差异。

三 从微观反转到宏观曲线

磁化反转并不是所有晶粒在同一反向场下同步转过 180°。实际过程至少包含反向磁畴的成核和畴壁传播，表面损伤、晶粒取向、晶界磁性以及局部退磁场都会改变反转顺序。

当晶粒尺寸、取向和晶界状态较均匀时，各区域的反转场更接近，J-H 曲线通常会在较宽的场区内保持较高的 J，随后在接近 HcJ 时集中下降。曲线方形度较高，与较窄的反转场分布相一致。

当磁体中存在多种弱区时，一部分区域可能在较小反向场下先反转，曲线因而提前弯曲。需要强调的是，这种对应关系是“相一致”而不是“一一对应”；要确认具体缺陷，仍需要显微组织、成分和工艺证据。

通俗地说，可以把每一颗晶粒看作拥有不同承受阈值的成员。组织均匀时，阈值分布较窄；弱区较多时，阈值分布变宽，少数区域会先失稳。这个类比只用于理解统计分布，不代替真实的成核与畴壁传播机制。

四 高温不可逆退磁如何发生

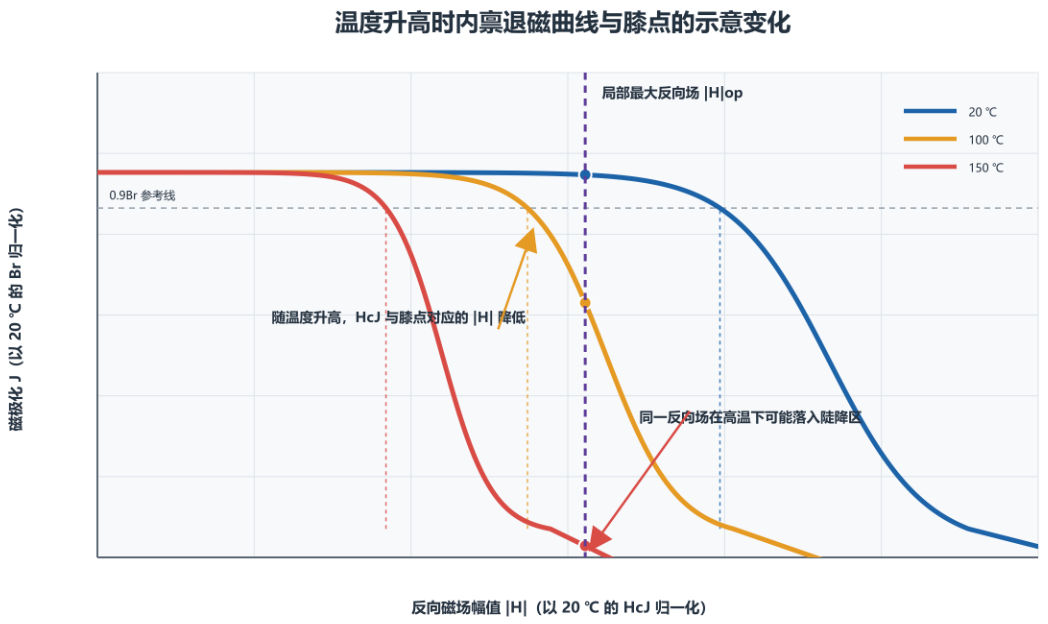

“低于牌号标称最高使用温度就绝对安全”是常见误区。烧结钕铁硼的磁晶各向异性和 HcJ 会随温度升高而下降，膝点通常向较小的反向磁场幅值移动，也就是向原点靠近。

高温不可逆退磁通常经历以下过程：

常温下，局部反向场与膝点之间仍有安全裕量。温度升高后，HcJ 和膝点对应的 |H| 下降；电机短路、弱磁控制或电流峰值又进一步增加局部反向场。当局部状态进入高温 J-H 曲线的陡降区，弱区发生反向磁畴成核和扩展。降温或撤除反向场后，部分反向磁畴仍然保留，形成不可逆磁通损失。

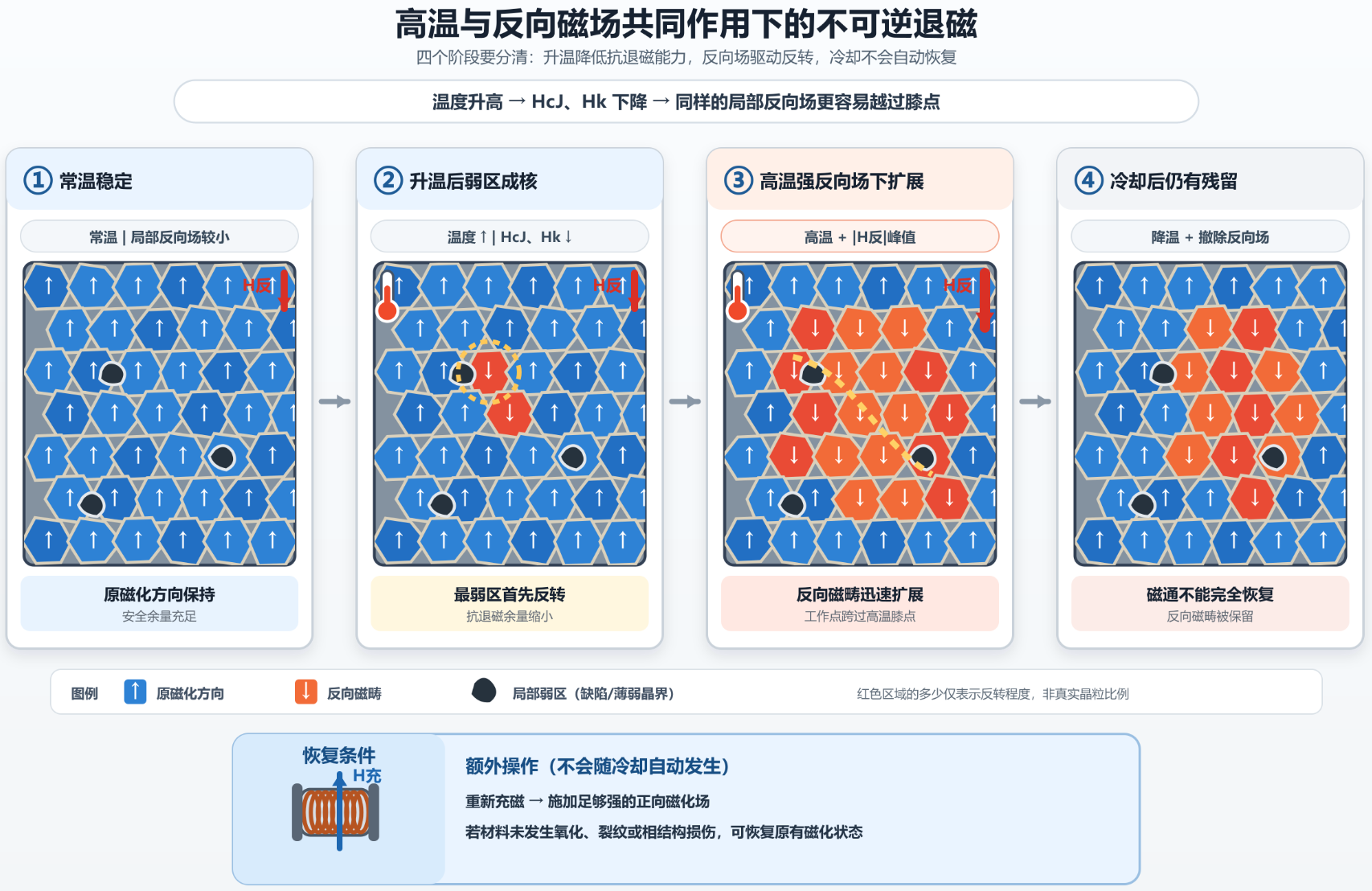

图注：高温与反向磁场共同作用下的不可逆退磁示意。由左至右依次为常温稳定、升温后弱区成核、高温强反向场下扩展，以及冷却后仍保留的反向磁畴。若材料未发生结构损伤，需要重新充磁才能恢复原有磁化状态。

牌号标注的最高使用温度通常建立在特定形状、磁路、负载和允许磁通损失条件下，它是应用参考，不是脱离工况的安全保证。

是否发生不可逆退磁，取决于磁体温度、完整几何形状和退磁因子、磁路气隙与磁导系数、装配偏差、峰值反向场，以及对应温度下的 B-H 与 J-H 曲线。复杂电机应使用有限元分析检查磁体内部的局部最恶劣点，而不能只用单一 L/D 数值或室温牌号表判断。

居里温度 Tc 也不等同于最高使用温度。Nd2Fe14B 主相的 Tc 随成分而变，常见资料约为 310 至 340 ℃。升至 Tc 以上时，自发铁磁有序消失；冷却到 Tc 以下后，材料可以重新进入铁磁状态，但原先的剩磁方向和磁通不会自动恢复，通常仍需重新充磁。若高温同时引起氧化、相变或微结构损伤，即使重新充磁也可能无法完全恢复。

五 晶界扩散磁体的特殊情况

晶界扩散可以让 Dy 或 Tb 沿晶界进入磁体，并在 Nd2Fe14B 晶粒表层形成富重稀土壳层，从而提高局部各向异性场和矫顽力。由于扩散从处理表面向内部推进，厚截面中可能形成表层到芯部的成分和矫顽力梯度。

这种梯度对退磁曲线方形度的影响并不总是负面的。研究表明，扩散方向、处理表面、磁化方向、扩散源和后续热处理都会改变结果；合适的工艺可以在较厚磁体中保持较高方形度，不充分或不均匀的扩散则可能扩大反转场分布。

工程选型时，可把截面厚度视为影响扩散充分性的因素之一，但不宜把 1 至 2 mm 写成普遍适用的分界线。更可靠的做法是结合供应商的实际扩散工艺、截面矫顽力或成分分布、整件高温退磁试验，以及部件中的局部场仿真进行确认。

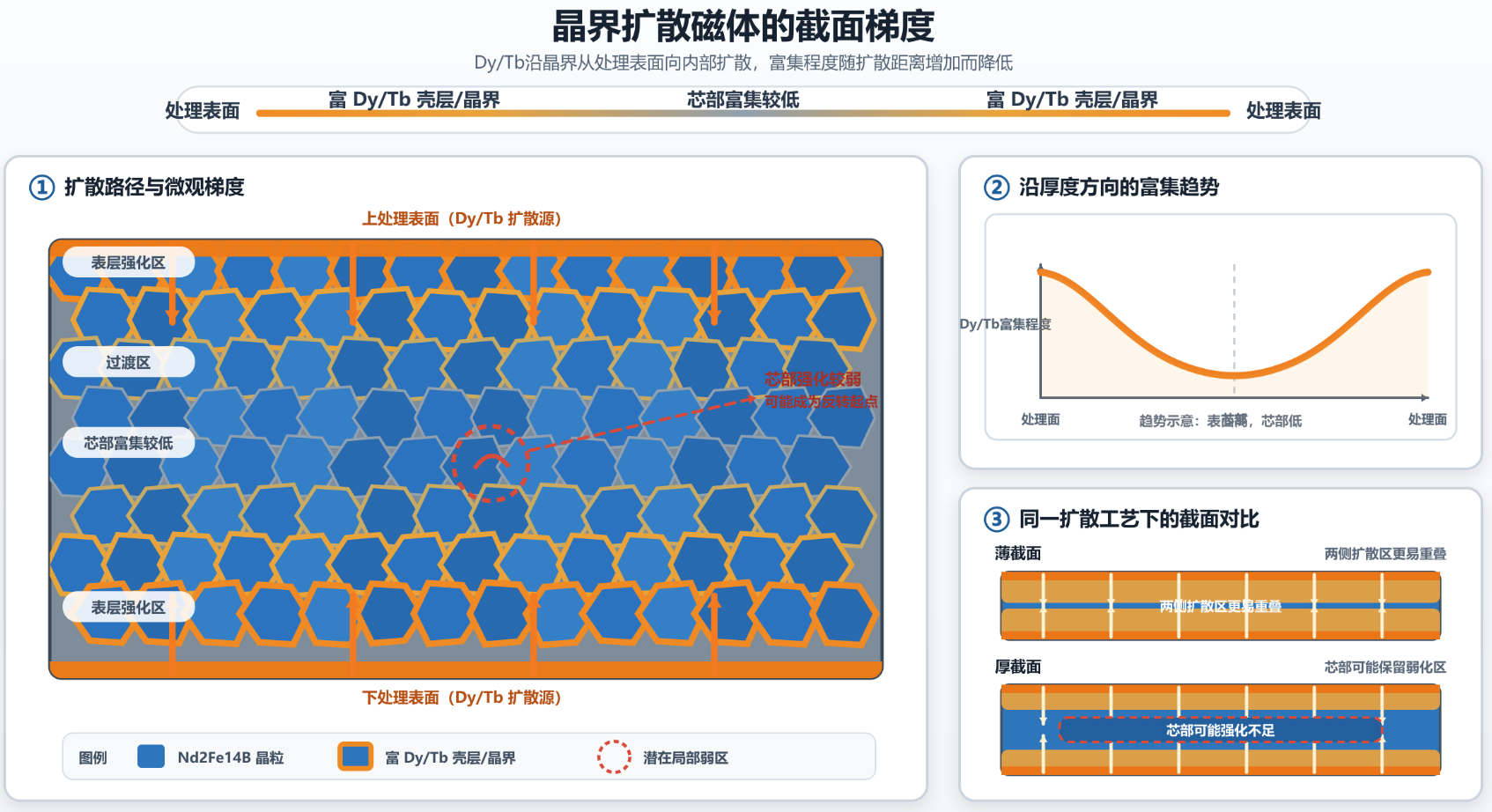

注图： 晶界扩散磁体的截面梯度示意。靠近处理表面的晶粒具有更明显的富 Dy/Tb 壳层，向芯部逐渐减弱；当芯部强化不足时，反向磁畴可能先在内部弱区出现。右侧同时示意薄、厚截面的扩散充分性差异，具体结果取决于工艺。

本篇小结

B-H 曲线用于磁路工作点和磁能积分析，J-H 曲线用于判断材料的磁极化稳定性；抗退磁校核需要把两者与实际温度和局部磁场结合起来。

Hk 和 Q 是描述曲线膝部与方形度的工程指标，但定义和判定阈值必须与测试规范一致。

较差的方形度可能提示反转场分布较宽，却不能单凭曲线唯一锁定粗晶、晶界破损或其他某一种缺陷。

高温会降低 HcJ 和退磁裕量。最高使用温度不是无条件安全上限，居里温度更不能用来代替工作温度设计。

晶界扩散造成的梯度效应取决于厚度、扩散方向和工艺均匀性，应以实测截面和部件工况校核。

在同一牌号下，不同供应商或批次仍可能表现出不同的 Hk、方形度、温度特性和局部一致性。下一步应把材料曲线与工艺、微观组织和整机最恶劣工况放在同一套验证流程中。
