看懂磁铁 <4>：重稀土 —Dy、Tb 与晶界扩散 GBDP 技术

上一篇我们讲到：晶粒表面是磁铁抗退磁最薄弱的 “城墙缺口”。退磁的反向磁畴种子，大多优先从晶粒表层缺陷处萌发。想要提升 Hcj，最关键就是封堵这些薄弱位置，提高反向磁畴的成核门槛。

工业上提升钕铁硼矫顽力、提高耐温能力，绕不开两种重稀土：镝（Dy）、铽（Tb）。但重稀土储量少、价格昂贵；传统直接熔炼添加的方式，在拉高 Hcj 的同时会明显牺牲 Br 剩磁。

于是就诞生了晶界扩散技术 GBDP（Grain Boundary Diffusion Process），它巧妙地把 Dy/Tb 只用在真正需要的地方，实现Hcj 大幅提升，Br 损失尽可能最小，是现代高性能耐高温钕铁硼的核心工艺。

一、Dy、Tb 为什么可以提升矫顽力？

Nd₂Fe₁₄B 主相拥有不错的磁晶各向异性，但面对高温、反向磁场工况，仍然容易产生反向磁畴。

而 Dy₂Fe₁₄B、Tb₂Fe₁₄B 的磁晶各向异性远高于 Nd₂Fe₁₄B。当 Dy 或者 Tb 取代晶格当中部分 Nd 原子之后，局部晶体的抗反磁化能力会显著变强，抵抗反向磁畴成核的能力大幅提升，宏观表现就是 Hcj 明显上涨。

传统熔炼整体添加重稀土的弊端:

传统工艺是在熔炼铸片阶段，直接把 Dy/Tb 全部混入合金原料当中。熔炼之后，重稀土元素均匀分布在整块磁体内部：既出现在晶粒表层，也大量进入晶粒芯部。

这里就出现一个非常尴尬的问题：

退磁起源于晶粒表层，晶粒芯部并不需要高浓度 Dy/Tb。大量进入晶粒内部的重稀土不仅对 Hcj 增益有限；同时 Dy、Tb 会和铁子晶格产生反铁磁耦合效应，直接降低材料饱和磁化强度，Hcj 涨上去了，但 Br、最大磁能积 (BH) max 被明显拉低。

简单概括传统方案痛点：

优点：矫顽力提升效果稳定，不受磁体厚度限制

缺点：重稀土浪费严重，成本高，Br 损失大

我们真正想要的理想状态是：

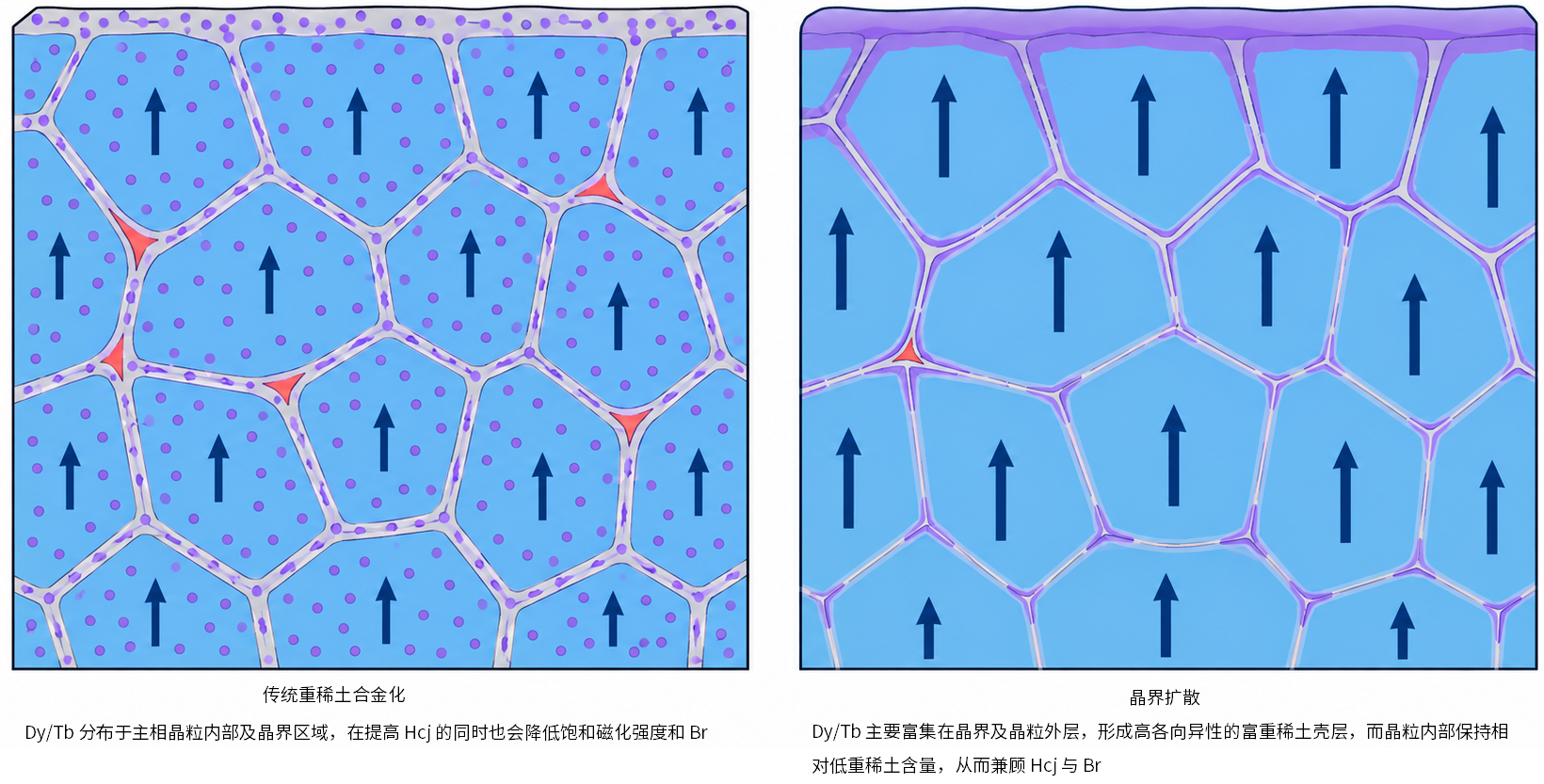

只给晶粒的外壳（薄弱表层）加上 Dy/Tb 强化层；晶粒芯部尽量保持相对低重稀土的 Nd₂Fe₁₄B 核心 ，保住高 Br。晶界扩散 GBDP 技术，就是为实现这个目标而生。

二、晶界扩散 GBDP：只强化 “城墙缺口”

晶界扩散不是在熔炼阶段加入重稀土，而是磁体烧结完成之后再做的后处理工艺。

完整工艺流程分为三步：

1. 先烧结出一块不含或者少含 Dy/Tb 的钕铁硼毛坯；
2. 在磁体工件表面涂覆、溅射或者蒸镀 Dy/Tb 类扩散源（金属、合金、氟化物等）；
3. 将工件置于高真空环境下做专用高温扩散热处理。

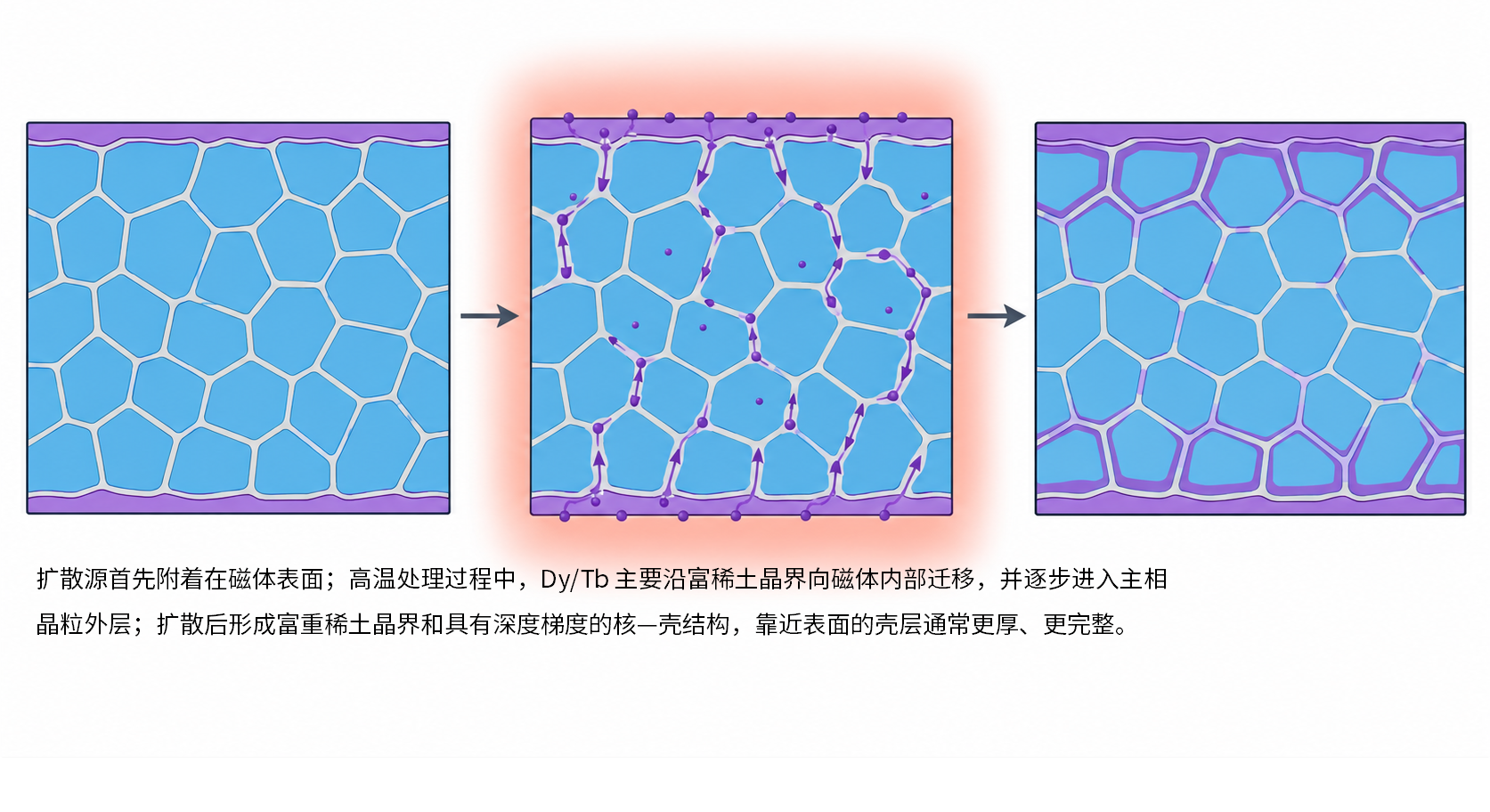

在扩散热处理温度下，部分低熔点富稀土晶界相可能形成液相或高迁移率通道，使 Dy、Tb 原子更容易沿晶界向内部扩散，而不是大量钻进晶粒芯部内部。

扩散充分区域内，许多Nd₂Fe₁₄B晶粒外层形成富 Dy、Tb 壳层微观结构；

（该壳层通常随扩散深度增加而变薄，并可能变得不连续）

• 晶粒芯部（Core）：相对低重稀土的 Nd₂Fe₁₄B 基核心，保留很高饱和磁化强度，保障 Br 性能；
• 晶粒外壳（Shell）：晶粒表层薄薄一层富集 Dy/Tb，局部磁晶各向异性大幅提高，专门封堵晶粒表面这个退磁薄弱缺口，抑制反向磁畴成核，拉高 Hcj。

打个通俗比喻：相当于城墙本体（晶粒芯部）保持原本高强度；只把容易破损的城墙外表面（晶粒表层），贴上一层强化装甲。不需要把整座城墙全部换成昂贵的特种钢材。

GBDP 核心优势

1. 重稀土利用效率大幅提升：只把 Dy/Tb 布置在最需要的晶粒表层，相比传统整体添加，重稀土消耗量可以降低 30%‑70%，显著降低原料成本；
2. 兼顾高 Br 与高 Hcj：晶粒内部不受重稀土影响，剩磁 Br 损失被压制到很小，在 Hcj 大幅提升的同时尽量保住磁力输出；
3. 对基础磁体毛坯的晶粒、晶界质量有放大效果：毛坯晶粒尺寸、晶界连续性和晶界相组成共同决定扩散效率；晶粒并非越细越好，连续、畅通的富稀土晶界扩散通道更加关键。

三、晶界扩散不是万能的！必须认清它的工程局限

很多工程师以为晶界扩散可以无限制提升 Hcj，实际上这项工艺存在明确物理边界，选型时非常容易踩坑。

1、扩散深度天然有限，存在磁体厚度瓶颈

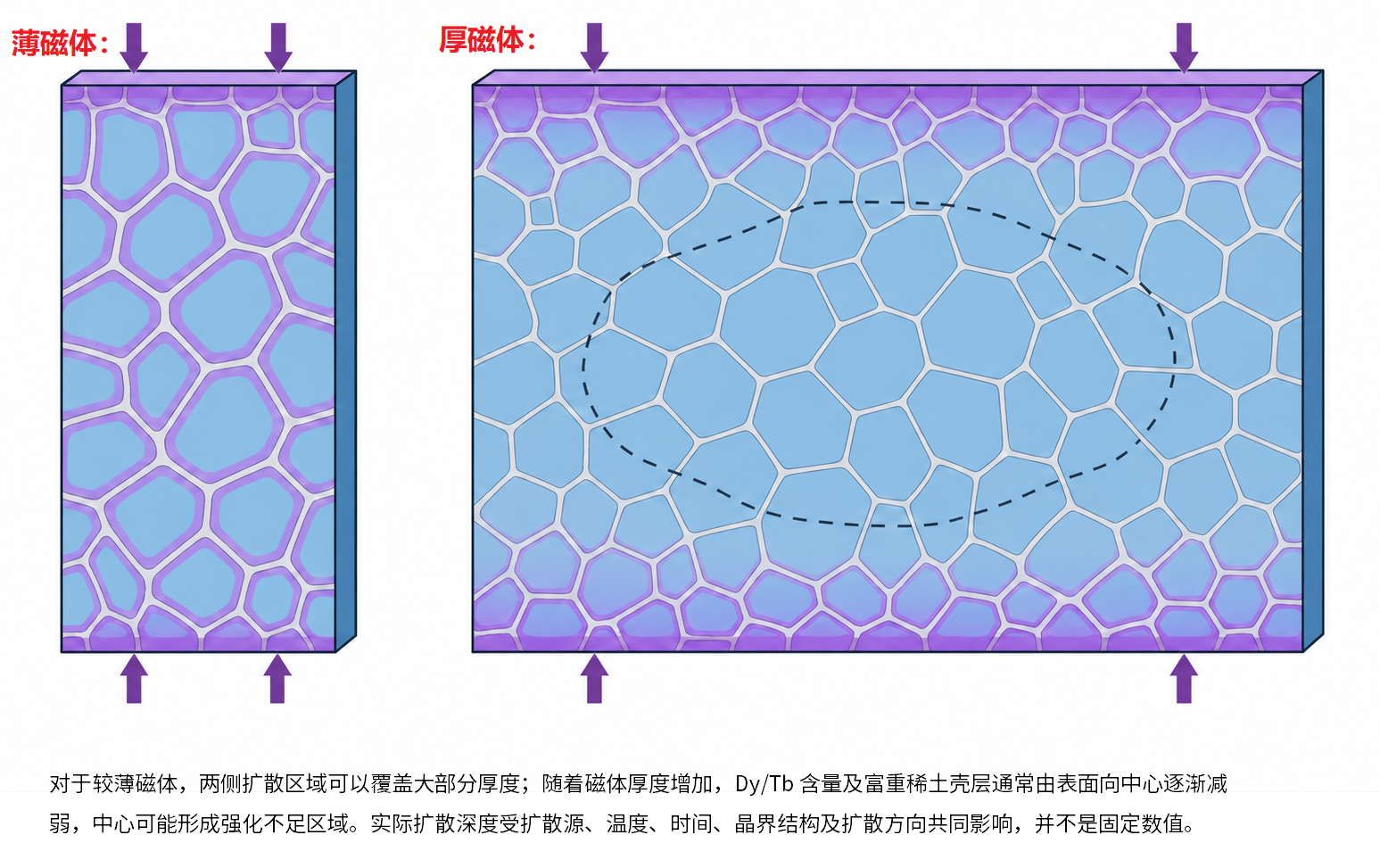

Dy/Tb 原子从磁体外表面沿着晶界向内渗透，浓度由表到里指数衰减。工业实际生产中有效扩散深度大多只有1‑3mm。

如果磁体厚度过大（常规单面扩散，厚度＞5mm），磁体芯部得不到足够重稀土强化，芯部依旧是抗退磁薄弱区。高温加反向磁场工况下，磁体内部芯部优先发生不可逆退磁，外部检测牌号看着合格，上机直接失效。

工程选型提示：

晶界扩散更适合薄磁体：电机瓦片、薄片、薄方块；厚大块磁体不能盲目选用扩散料，需要和供应商确认扩散工艺（双面扩散、多面扩散），评估芯部矫顽力。

2、对毛坯基体质量高度依赖

GBDP 是 “锦上添花”，不是 “起死回生”。

• 如果烧结毛坯本身晶粒异常粗大、晶界残缺、氧含量超标、内部缺陷多；即便做晶界扩散，也无法弥补先天微观组织缺陷，Hcj 提升幅度会大打折扣。

3、退磁曲线方形度可能下降

因为从磁体表层到芯部 Dy、Tb 浓度逐步降低，磁体内部会形成 Hcj 梯度。表层矫顽力很高，芯部矫顽力偏低，宏观会造成退磁曲线方形度变差，膝点下降，恶劣工况下更容易发生局部退磁失效。

当然在合理控制扩散方向和均匀性则可保持较高方形度。

4、机加工会破坏扩散强化壳层

晶界扩散完成之后，较大量后加工会切除富重稀土（Dy/Tb）程度较高的表层，使新的工作表面更靠近扩散较弱区域，因此尺寸加工通常应尽量安排在扩散前

行业常规流程：磁体先完成尺寸加工，再做晶界扩散处理，最后做表面镀层。

四、两种提升 Hcj 技术路线怎么选

没有绝对好坏，要看应用场景：薄电机瓦片优先选晶界扩散；大厚度大块磁体，很多时候依旧要采用整体添加重稀土路线。

本篇小结

1. Dy、Tb 重稀土可以大幅提高 Nd₂Fe₁₄B 磁晶各向异性，提高反向磁畴成核难度，以此拉高 Hcj 与耐温性能；
2. 传统熔炼整体加入 Dy/Tb：矫顽力提升稳定，但大量重稀土进入晶粒芯部，浪费资源，还会显著降低 Br；
3. 晶界扩散 GBDP，烧结后热处理，重稀土沿晶界渗透，形成核‑壳微观结构：晶粒外壳强化抗退磁，晶粒芯部保留高 Br，实现重稀土高效利用；
4. GBDP 有明确工程边界：扩散深度有限、不适合过厚磁体；毛坯质量决定扩散上限；扩散后不宜大量机加工；会存在矫顽力梯度影响退磁曲线方形度。

我们前面已经搞懂 Br、Hcj 微观来源，也了解晶粒、晶界、晶界扩散如何调控磁体微观组织。但工程师拿到磁铁不会去观测磁畴和晶粒，实际工作依靠退磁曲线做性能判定。

下一篇我们就把微观晶粒反转行为和宏观测试打通：看懂退磁曲线，读懂 Br、Hcb、Hcj、方形度、膝点，以及高温不可逆退磁的底层由来。
