磁学知识
看懂磁铁 <3>：决定矫顽力的隐形战场 —晶粒尺寸与晶界
上一篇我们搞懂了 Br 与 Hcj 的本质区别：Br 看磁力输出，由晶粒取向、主相占比决定；Hcj 代表抗退磁能力，磁铁退磁起源于反向磁畴成核，再向外扩张蔓延。
想要提升 Hcj，两件核心事：提高反向磁畴的形核难度，并抑制反向磁化的扩展和跨晶传播。而承担这项任务的，就是磁铁内部两个看不见的微观要素：晶粒本身的尺寸形态，以及分隔晶粒的晶界。
很多人做磁铁选型只会看牌号参数，却不知道：同样成分配方的钕铁硼，晶粒大小、晶界状态稍有差异，Hcj 就会出现巨大差距。本篇我们就走进这个微观战场，看看晶粒与晶界究竟如何守护磁铁，抵御退磁。
一、晶粒尺寸：晶粒不是越粗越好，但也绝非越小越好
烧结钕铁硼是典型多晶材料，由无数微米尺度的 Nd₂Fe₁₄B 晶粒堆砌而成。晶粒的大小，直接影响反磁化成核的概率。

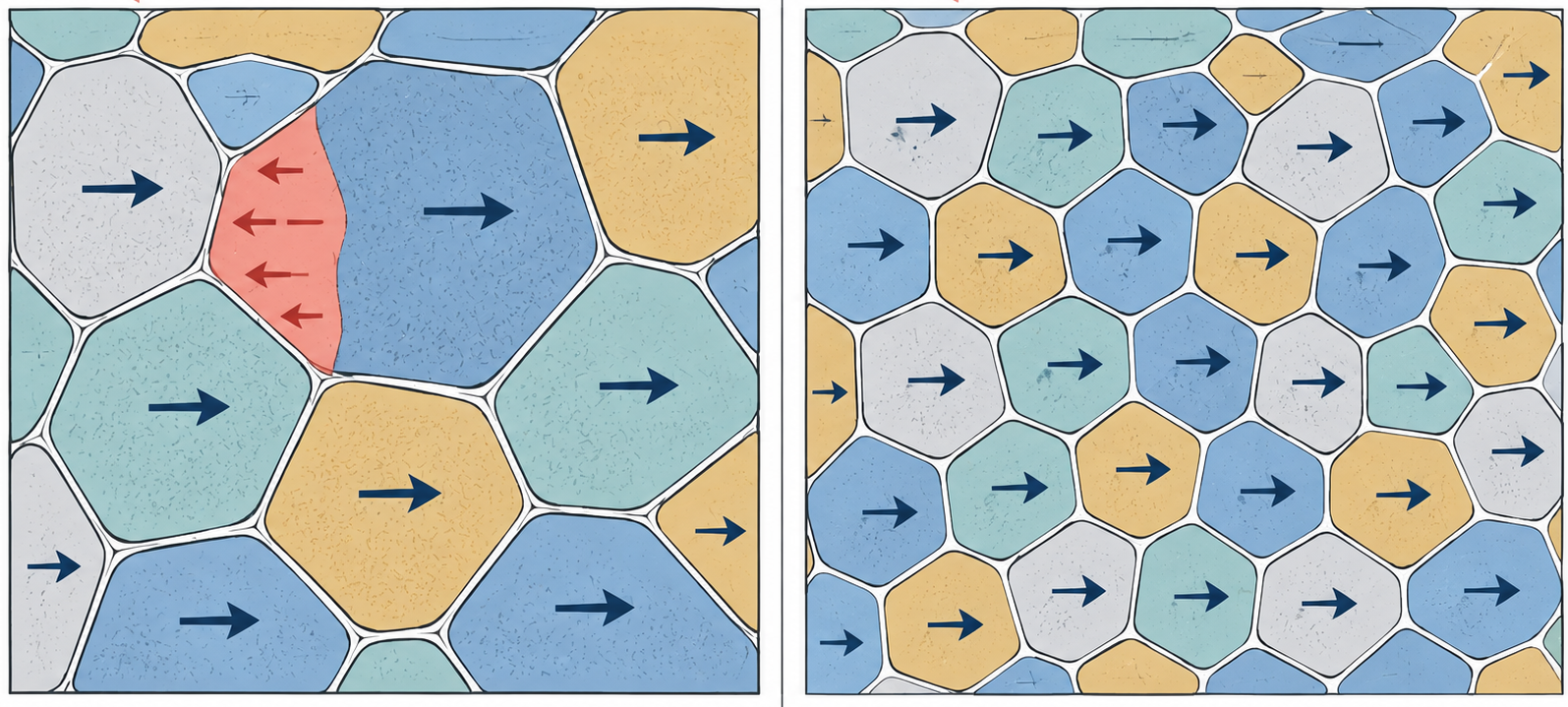

1、 晶粒粗大为什么更容易退磁？
当晶粒尺寸偏大，尤其出现异常长大的晶粒时，晶粒更容易容纳复杂磁畴结构，出现局部低翻转场区域的概率也会上升。在反向磁场或高温条件下，这些薄弱区域可能优先发生磁化反转，从而降低Hcj
所以工业生产高矫顽力钕铁硼，普遍会走细化晶粒这条技术路线：在合理区间内把晶粒做小，可以有效提升内禀矫顽力 Hcj。
对应生产工序：气流磨制粉管控粉末粒度、低氧工艺、烧结阶段抑制晶粒异常长大，全部都是为了控制最终成品的晶粒尺寸。
2、晶粒可以无限做小吗？答案是不行
不少人会简单推导：晶粒越小，Hcj 越高，那是不是粉末磨得越细越好？现实生产会遇到无法回避的代价：
- 粉末粒度越细，粉体比表面积急剧增大，钕铁硼粉末活性极高，极易发生氧化；氧含量升高会严重破坏晶界相，反而损害磁体整体性能；
- 粉末过细，颗粒流动性变差，磁场取向难度显著提升，晶粒 c 轴很难对齐，直接造成 Br、最大磁能积下跌；
- 超细粉末压制成型难度上升，坯体容易出现裂纹、孔洞等缺陷。
备注：粉末过细后更容易团聚、氧化，并可能在取向压制过程中增加颗粒转动阻力从而降低取向均匀性。通过低氧环境、润滑剂和压制工艺优化，可以在一定程度上缓解这些问题。工业生产的真实逻辑：并不是追求晶粒无限细化，而是要在氧含量、晶粒取向、烧结致密化、晶粒尺寸四者之间找到最佳平衡点。
二、晶界：不只是晶粒之间的缝隙，更是退磁的隔离墙
很多人对晶界会有一个朴素误解：晶界就是两块晶粒挨在一起的一条缝隙。
但在烧结钕铁硼体系中，晶界是决定 Hcj 最核心的功能区域，它不是简单几何分割面，而是成分特殊的富 Nd 晶界相。
1、理想晶界的作用：磁隔离，切断退磁连锁反应
理想的高矫顽力微观结构，需要在相邻Nd₂Fe₁₄B晶粒之间形成连续、均匀、厚度适宜，并且磁性较弱的晶界层。这样的晶界能够减弱晶粒之间的交换耦合，使反向磁化不容易从一个晶粒快速传播到相邻晶粒。
这层非磁性晶界相可以实现晶粒之间的磁隔离，削弱晶粒与晶粒之间的交换耦合作用。
它的工程意义非常关键：当某一颗晶粒表面产生反向磁畴 “退磁种子”，发生磁化翻转的时候，连续完整的晶界相就像一堵隔离墙，可以抑制磁化翻转传递到隔壁晶粒。退磁被限制在局部，不容易发生连锁式大面积退磁，宏观 Hcj 就会显著提高。

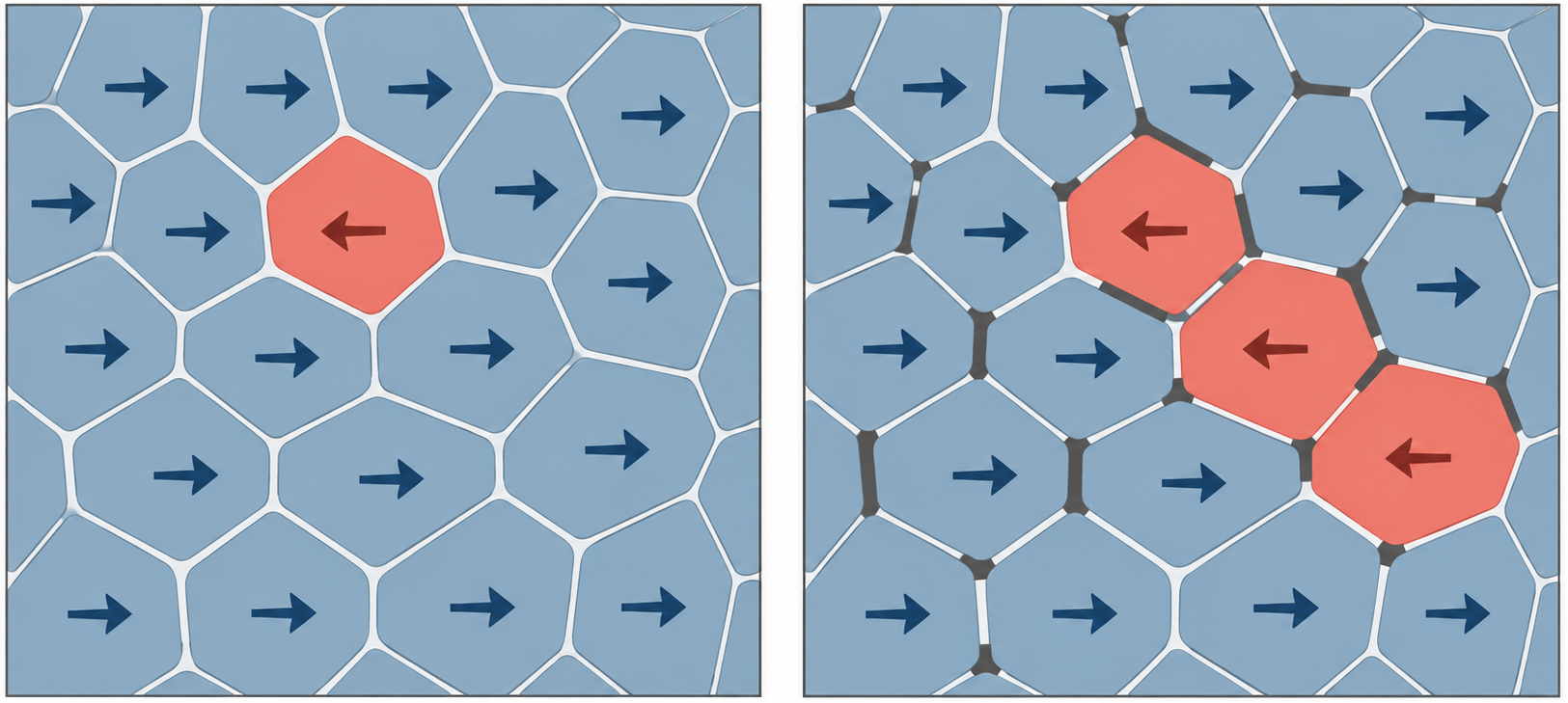

2、糟糕的晶界会带来什么后果？
如果工艺控制不到位，晶界相出现缺陷：晶界不连续、局部晶界相缺失、晶界厚薄不均、成分异常。
那么晶粒之间的磁隔离就会失效。一旦某个晶粒产生反向磁畴，磁化翻转会直接越过晶界，像多米诺骨牌一样接连带动周边一大片晶粒同步反转。晶粒间磁耦合较强的情况下，少量低翻转场晶粒可能成为退磁起点，并诱发多个相邻晶粒发生级联反转。
这也解释一个行业现象：原材料成分化验合格，但烧结、热处理工艺没做好，晶界相被破坏，最终成品 Hcj 依旧会大幅降低。配方只是基础，晶界微观组织才是成败关键。
三、晶粒表面：整块磁铁最脆弱的 “城墙缺口”
即便晶界做的十分完美，还有一处高频失效薄弱点 ——晶粒表面。
完整无缺陷的 Nd₂Fe₁₄B 单晶本体拥有非常高的磁晶各向异性，抵抗反向磁化的能力很强。但是烧结钕铁硼是多晶材料，每一颗晶粒的表面，几乎很难保持完美晶体状态。
晶粒表面经常存在这些问题：
- 晶体结构缺陷、应力损伤；
- 杂质、氧化物富集；
- 元素成分偏析；
- 和晶界相接触带来局部磁性能劣化。
以上所有因素，都会造成晶粒表层磁晶各向异性下降。

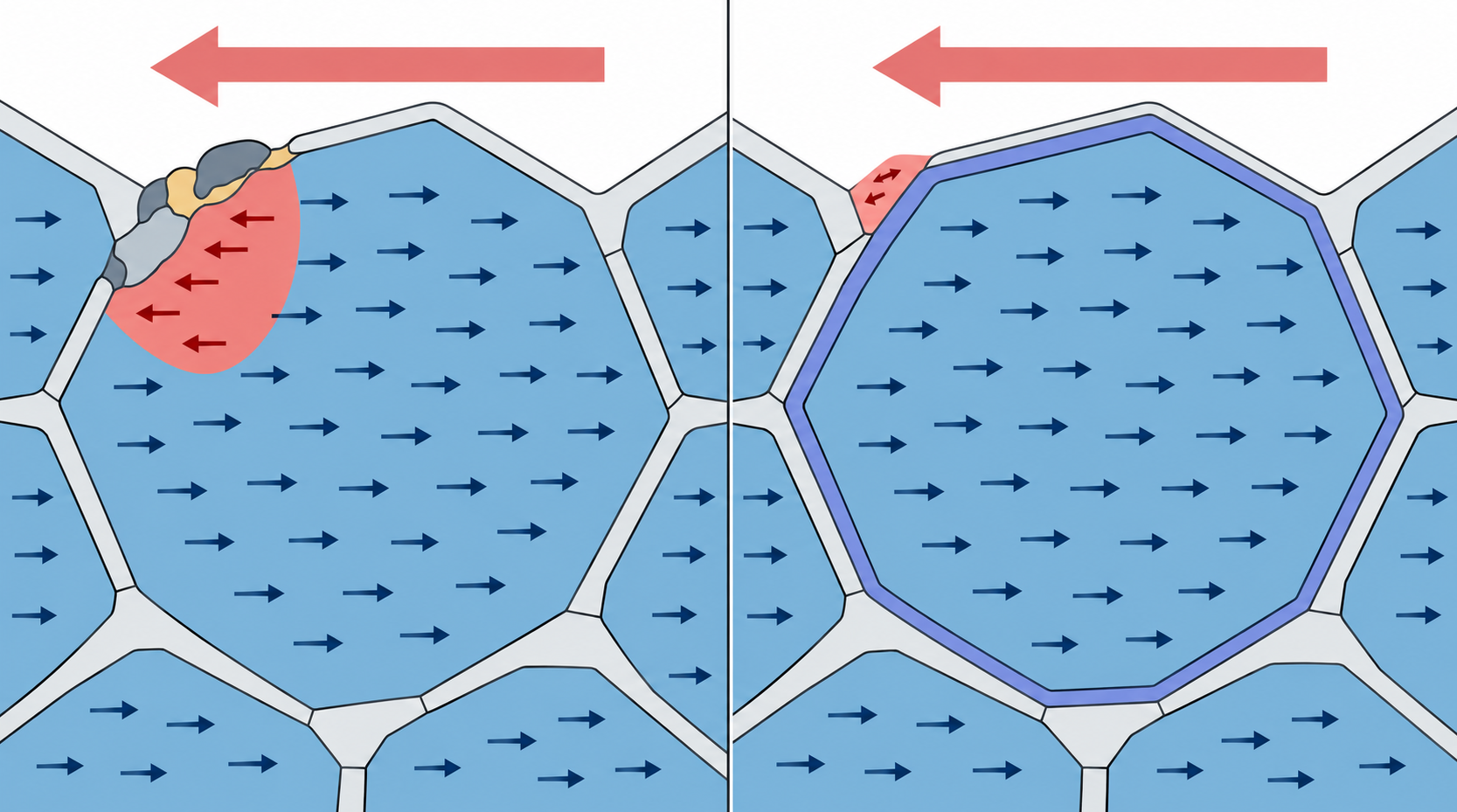

对比晶粒内部，晶粒表面相当于城墙上面的缺口。在外加反向磁场的时候，反向磁畴成核优先发生在晶粒表层，退磁种子最先在这里萌发
重要技术启发：想要提升 Hcj，不一定非要改造晶粒的芯部本体。只在不整体改变晶粒芯部成分的情况下，优先强化晶粒表层的抗反磁化能力，可以显著提高反向磁畴的形核难度，是提升Hcj的重要技术路线之一。
大名鼎鼎的晶界扩散技术，底层理论根基就来源于此，我们会在下一篇详细展开。
四、现实的权衡：晶粒、晶界不是独立存在
晶粒尺寸、晶粒表面质量、晶界相三者之间相互牵连，工艺调整牵一发而动全身。
举一个典型的工艺矛盾：
我们希望晶粒尽可能细化，以此减少粗大晶粒带来的成核点；但晶粒细化之后，总的晶粒表面积会大幅增加，就需要更多富 Nd 晶界相去包裹每一颗晶粒表面。
如果稀土添加量不足，细化晶粒之后，晶界相就会变得断断续续，磁隔离效果变差，反而得不到预期的高 Hcj。
这就是为什么高矫顽力牌号，不单单靠磨细粉末，同时还要管控稀土总量、烧结温度、回火热处理制度。热处理的一大目标，就是调整富 Nd 晶界相的分布、润湿性，让晶界铺展连续均匀，完整包裹每一颗晶粒。
本篇小结
- 在合理范围内细化晶粒可以减少粗大晶粒带来的反磁化成核位点，有效提升 Hcj；但晶粒不能无限做小，需要平衡氧化、取向、致密化多重约束。
- 晶界不是缝隙，是退磁隔离墙：连续均匀的富 Nd 晶界相实现晶粒磁隔离，阻断反向磁畴在晶粒之间连锁扩散；晶界残缺会引发多米诺式退磁。
- 晶粒表面是最薄弱位置：缺陷、杂质、成分偏析造成表层磁晶各向异性衰减，退磁种子优先在此处生成；强化晶粒表层，是提升矫顽力的重要思路。
- 晶粒尺寸、晶界状态、晶粒表面三者相互耦合，工艺设计需要综合权衡，单一参数优化很难得到高性能磁体。
晶粒表层这个 “城墙缺口” 该如何封堵？工业上会引入镝 Dy、铽 Tb 这类重稀土元素来强化抗退磁能力。传统整体添加Dy、Tb能够提高Hcj，但通常会降低Br。晶界扩散技术将重稀土更多地集中在晶粒表层，可用较少的重稀土获得明显的Hcj提升，并将Br损失控制在较低水平。不过，其效果仍受到磁体厚度、扩散深度、晶界通道和工艺均匀性的限制
