磁学知识
看懂磁铁<2>：Br 与 Hcj 的底层逻辑
上一篇我们认识了磁畴、Nd₂Fe₁₄B 主相和易磁化 c 轴，也分清了磁场取向与充磁的区别。
磁场取向决定了剩磁 Br 的性能上限，Br 代表磁铁能向外输出多大磁力。但在实际工程里会遇到非常普遍的现象：两块烧结钕铁硼磁铁，标称 Br 几乎一样，表磁测出来磁力相差很小；一块可以在高温、有反向磁场的工况稳定工作，另一块却很容易发生退磁失效。
造成这种差距的核心，就是内禀矫顽力 Hcj。很多人只记住牌号上 Br、Hcj 的数字，却并不理解二者微观机制完全独立：高 Br 不等于高 Hcj，高 Hcj 也不等于高 Br。
本篇我们就从微观磁畴反转的角度，搞懂 Br、Hcj 到底是什么，以及磁铁退磁究竟是怎么发生的。
一、两大核心参数：Br 和 Hcj 分别代表什么
1、剩磁 Br：磁铁能输出多大磁场
Br 全称剩磁。指磁体经过饱和充磁之后，撤掉外部磁化磁场，磁体保留下来的宏观磁化强度。
从微观角度看：Br 本质是大量 Nd₂Fe₁₄B 晶粒的磁矩，沿着统一易磁化轴叠加出来的总效果。

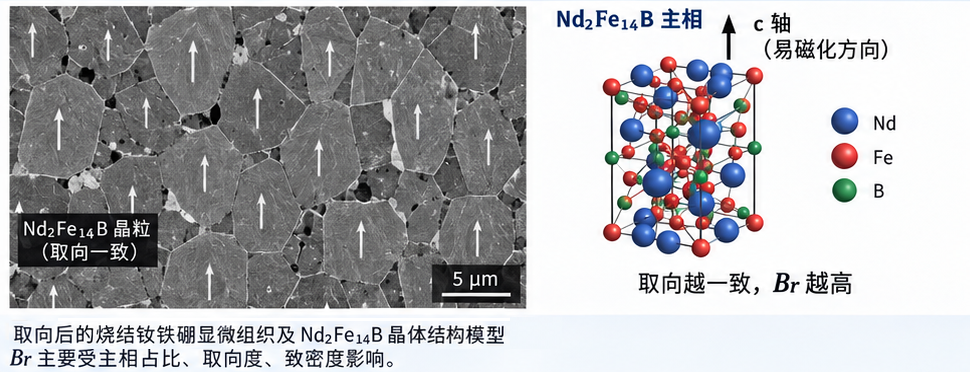

影响 Br 高低的关键因素：
- Nd₂Fe₁₄B 主相的体积占比；
- 晶粒取向度（上一篇磁场取向工艺直接决定）；
- 磁体烧结致密度；
- 非磁性杂质相、孔洞占比。
简单总结 Br 的工程含义：
Br 看的是 “力量大小”。主相越多、晶粒摆得越齐、磁体越致密，Br 越高，磁铁对外表现磁力越强。
想要提升 Br，重点优化配方、磁场取向、烧结致密化，尽可能减少非磁性相。
2、内禀矫顽力Hcj：这份磁性有多难被破坏
Hcj即内禀矫顽力，表示磁体抵抗反向磁场、维持自身磁化状态的能力。
准确来说，一块磁体经过饱和充磁后，需要施加多强的反向磁场，才能使磁体的净磁化强度降到零，这个反向磁场强度就是Hcj。
通俗地说，Hcj体现的是磁体的“抗退磁能力”。Hcj越高，磁体通常越能抵抗反向磁场，不容易发生不可逆退磁。
在高温环境中，钕铁硼的Hcj会随温度升高而下降。因此，较高的Hcj通常意味着磁体拥有更大的抗高温退磁余量，但Hcj并不等同于最高工作温度。磁体能否在高温下稳定工作，还与Hcj的温度系数、退磁曲线拐点、磁体形状和实际工作点等因素有关。
对于烧结钕铁硼，Hcj不像Br那样主要受晶粒取向度影响。它更多取决于主相晶粒的完整性、晶粒尺寸、晶粒表面状态、晶界微观结构、晶体缺陷以及晶粒之间的磁耦合。
需要注意的是，晶粒取向并非与Hcj完全无关。取向程度和晶粒间的夹角同样可能影
二、退磁并不是所有原子磁矩一起 180° 翻转
很多人会有一个错误想象：磁铁退磁，就是内部所有原子小磁针同步整体调转 180 度。
真实的烧结钕铁硼反磁化过程不是这样。退磁是一个从局部到整体的过程，分为两步：反向磁畴成核 → 反向磁畴扩张。

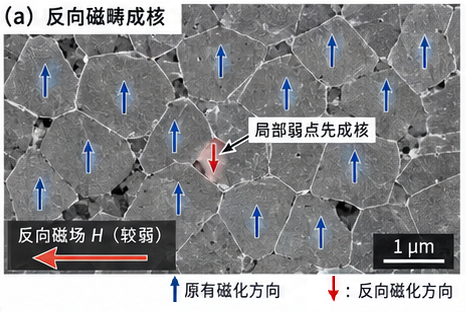

阶段 1：反向磁畴成核 —— 退磁的 “种子”
在外加反向磁场逐步增大的时候，磁体内部不会全部晶粒同时反转。
反磁化会优先在材料最薄弱的位置，先生成一小块磁化方向和原本方向完全相反的微小区域，这就是反向磁畴的成核，相当于埋下一颗颗退磁的种子。
最容易产生反向磁畴 “种子” 的薄弱位置：

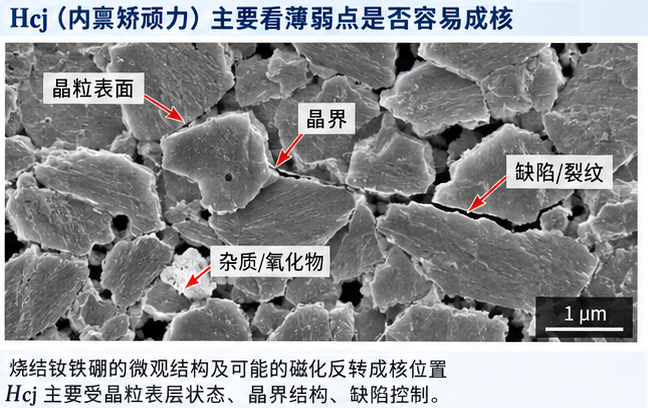

- 晶粒表面；
- 晶界附近；
- 晶体缺陷、裂纹位置；
- 局部富铁区域；
- 杂质、氧化物聚集处；
- 晶粒表层磁晶各向异性衰减的区域。
绝大多数失效，都是从这些局部弱点开始，而不是整块磁体均匀发生。

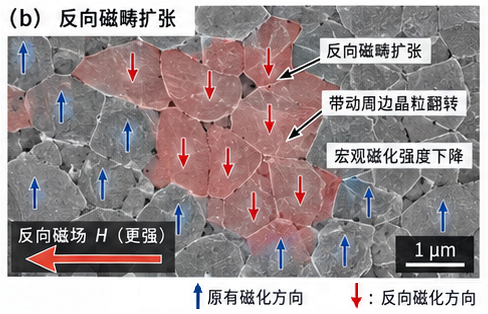

阶段 2：反向磁畴扩张 —— 退磁快速蔓延
一旦反向磁畴这个 “种子” 在薄弱点生成，如果周围没有足够的阻碍，这个反向区域就会不断向外扩张，带动周边晶粒接连发生磁化翻转。
大量晶粒磁化方向调转之后，宏观磁化强度快速下跌，磁铁就发生了退磁。
由此得到提升 Hcj 的核心底层思路：
提高反向磁畴的成核难度，尽量不让退磁 “种子” 产生；
抑制已经产生的反向磁畴向外扩张蔓延，阻断退磁的连锁传播。
后续讲到晶粒细化、晶界调控、晶界扩散技术，全部都是围绕这两个目标展开。
三、为什么 Br 与 Hcj 可以独立变化？
Nd₂Fe₁₄B 单晶本身，同时具备很高的饱和磁化强度和很高的磁晶各向异性。
但是做成烧结多晶磁铁之后，Br 和 Hcj 就走向了两条路：
1、想要高 Br：希望更多晶粒磁矩朝同一个方向叠加。核心诉求 ——晶粒摆的整齐，主相占比高。
哪怕晶粒表面有一些缺陷、晶界状态一般，只要晶粒取向足够好，依然可以拿到很高的 Br。
2、想要高 Hcj：核心诉求 ——消除薄弱成核点，阻断晶粒之间反磁化连锁传递。
哪怕晶粒取向度没有极致，只要把晶粒、晶界、晶粒表层优化到位，依然可以实现很高 Hcj。
现实工业生产中二者会互相牵制：
举个例子：为了细化晶粒提升 Hcj，粉末磨得极细，会导致磁场取向难度变大，反而会损失一部分 Br；
大量添加重稀土提升 Hcj，又会牺牲 Br。
所以钕铁硼牌号开发，本质不是追求单一指标无限拉高，而是在 Br、Hcj、成本、耐温之间寻找平衡点。
四、延伸：Hcj 不等于磁铁实际使用温度
这里补充一个非常重要的工程误区：
很多工程师以为，Hcj 数值越高，磁铁使用温度就可以无限拉高。
Hcj 本身会随温度上升发生衰减：温度越高，材料磁晶各向异性下降，Hcj 会明显降低。
一块常温 Hcj 很高的磁铁，当温度升高之后，抵抗反磁化的能力会大打折扣。
所以磁铁会不会发生不可逆退磁，不光看常温 Hcj，还要结合：工作温度、磁路带来的反向磁场、磁体工作点。
牌号上面标注的最高使用温度只是参考值，不等于任意工况都可以直接用到这个温度。
本篇小结
- Br（剩磁）代表输出磁力大小，主要受晶粒取向度、主相占比、致密度控制；
- Hcj（内禀矫顽力）代表抗退磁能力，由晶粒质量、晶粒表面缺陷、晶界结构主导；
- 高 Br≠高 Hcj，二者微观物理机制相互独立；
- 退磁分为两步：反向磁畴成核（长出退磁种子），再扩张（退磁扩散蔓延）；提升矫顽力就是抑制成核、阻断扩张。
Br 取决于晶粒 “摆得好不好”，Hcj 取决于晶粒 “够不够结实、晶界隔离是否到位”。
既然晶界、晶粒尺寸对 Hcj 起到决定性作用，那晶粒大小、晶界究竟是如何阻挡退磁发生？现实生产中如何通过调控微观组织去拉高 Hcj？下一篇我们深入解析晶粒与晶界这一片看不见的微观战场。
