磁铁中的高斯值和磁通有什么区别？两者能直接换算吗？

在磁铁检测和选型过程中，经常会遇到两个参数：

高斯值（Gauss）和磁通（Magnetic Flux）。

很多人会问：一块磁铁测到3000高斯，那么它的磁通是多少？

或者反过来：已知磁通是某个数值，能不能换算成表面高斯？

这个问题看起来像普通的单位换算，实际上并不是。

因为高斯值和磁通并不是同一个物理量，它们描述的是磁场的不同特征。

高斯值到底是什么？

磁铁行业中所说的“高斯值”，通常是指某一位置上的磁感应强度 B。

高斯的英文为 Gauss，常用单位写作 G 或 Gs；在国际单位制中，磁感应强度的单位为特斯拉 Tesla（T）。

两者的换算关系为：1 T = 10,000 G 例如：3000 G = 0.3 T

需要特别注意的是，3000 G只代表探头所在位置的磁感应强度，并不代表整块磁铁的“总磁量”。

由于磁铁周围的磁场分布并不均匀，同一块磁铁在不同位置测得的高斯值可能存在明显差异。例如，磁化面中心可能测得2800 G，靠近边缘可能达到3500 G，部分棱边附近还可能出现更高的局部峰值；而当测量位置逐渐远离磁铁表面时，高斯值通常也会明显下降。

因此，高斯值本质上属于一种局部磁场参数，也可以理解为“点测量参数”。它描述的是某个具体位置的磁场强弱，而不是整块磁铁的总磁性能。

高斯值是如何测量的？

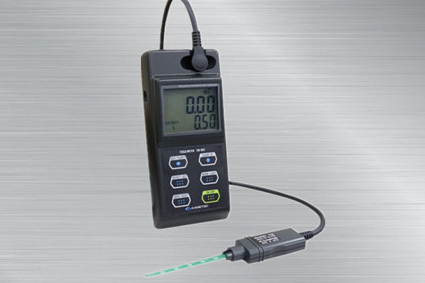

高斯值一般使用：高斯计 + 霍尔探头进行测量。

高斯值通常使用高斯计配合霍尔探头进行测量。测试时，将探头置于磁铁磁化面附近，通过霍尔元件检测该位置的磁感应强度。

需要注意的是，磁铁表面的磁场并不是均匀分布的。尤其对于方块、圆片等处于开放磁路中的磁铁，磁化面中心、边缘及棱角附近的高斯值可能存在明显差异。

如果测试目的是获得最大表面高斯值，通常会将探头沿磁化面移动扫描，并重点关注边缘及棱边附近区域。受磁场分布和漏磁场影响，这些位置可能出现局部表磁峰值。因此，一块轴向充磁磁铁的中心表磁并不一定是最高值，最大值可能出现在靠近磁化面边缘的位置。

例如产品参数中标注“最大表磁约4500 G”，通常表示：在规定的探头方向、测量距离和测试条件下，对磁化面进行扫描后得到的局部最大值，并不代表整个磁化面都是4500 G。

如果用于产品一致性检测，则通常不会寻找最大值，而是规定固定测试条件，例如测量磁化面中心、距离表面1 mm的位置，或使用治具固定某一测量坐标。

因此，一个完整的高斯值数据最好同时说明测量位置、测量距离、探头方向以及是否为最大表磁。仅仅说“这块磁铁有4000高斯”，实际上并不能完整反映其磁场特征。

什么是磁通？

磁通英文叫：Magnetic Flux通常使用符号：Φ 表示。

国际单位是：韦伯 Weber，Wb磁铁行业中也经常使用：麦克斯韦 Maxwell，Mx

两者关系为：1 Wb = 10⁸ Mx

磁通所描述的并不是某一个点，而是：通过一个区域的磁场总量。

基本表达式为：Φ = ∫ B · dA

如果磁场完全均匀，并且磁场方向垂直于测试面积，那么可以简化成：Φ = B × A

其中：B = 磁感应强度       A = 面积           Φ = 磁通

磁通通常是怎么测量的？

磁通是如何测量的？

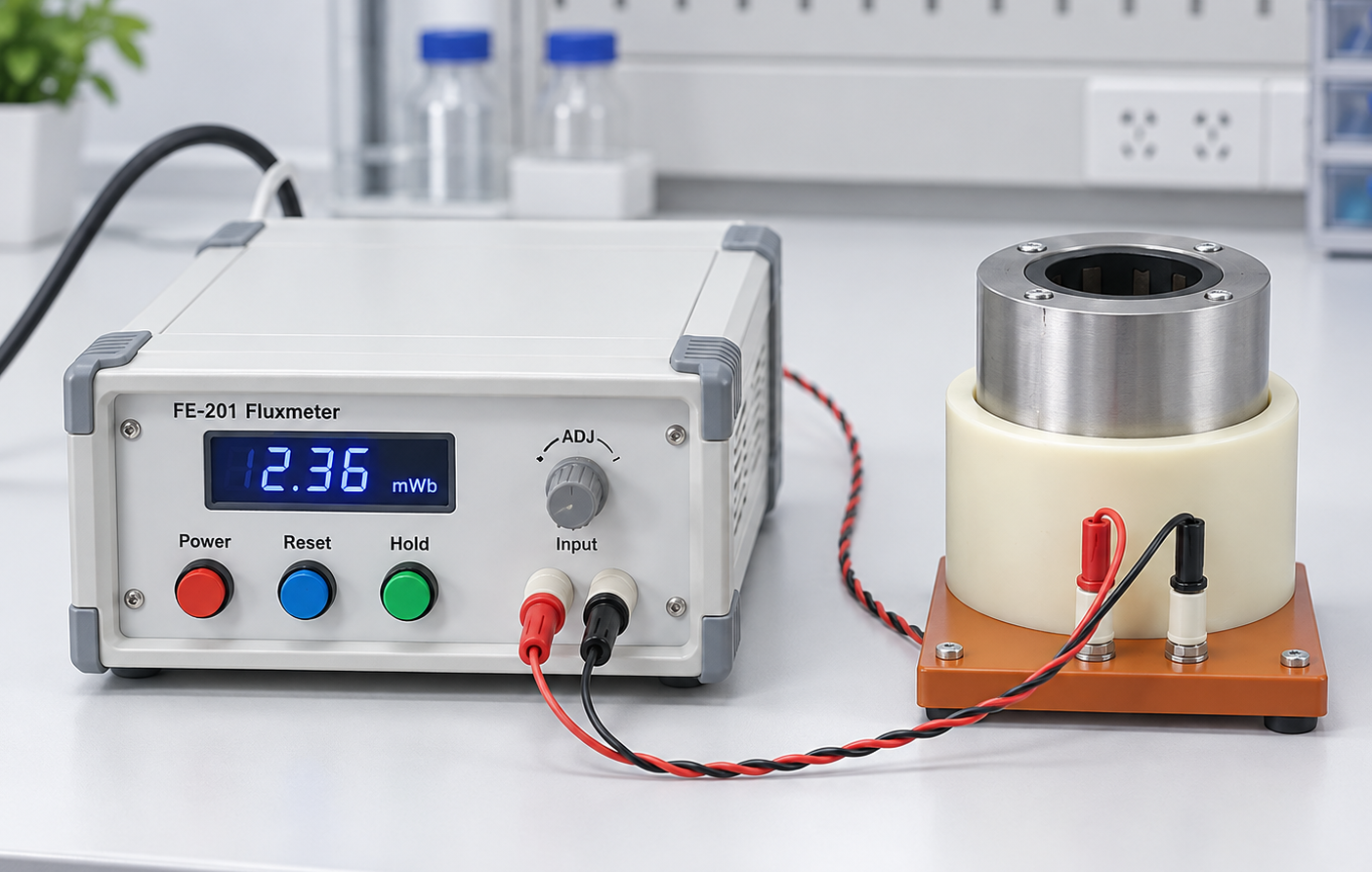

磁铁的磁通通常使用磁通计配合测量线圈进行检测。

测试时，将磁铁放入或移出测量线圈。当磁铁与线圈发生相对运动时，穿过线圈的磁通发生变化，从而产生感应电压。磁通计对这一电压信号进行积分，并结合线圈参数，得到相应的磁通测试结果。

与高斯计测量某一个位置的磁感应强度不同，磁通计配合线圈反映的是一定测试区域内磁场的积分效果。

因此可以简单理解为：

高斯值更偏向“局部测量”，磁通更偏向“区域或整体测量”。

例如，同一块磁铁用高斯计测量时，中心、边缘和棱边可能分别得到3000 G、3800 G和4200 G；而采用规定的测量线圈进行磁通测试时，得到的则是该测试条件下的整体磁通水平。

因此，在统一线圈和测试条件下，磁通测试更适合用于比较磁铁的整体磁性能及产品一致性。

答案是：理论上可以建立计算关系，但并不存在固定的一一换算关系。

只有在磁场分布近似均匀、磁场方向与测量面垂直，并且有效面积明确已知的条件下，才可以用：

Φ ≈ B × A 进行换算。其中，1 G·cm² = 1 Mx。

但实际磁铁表面的磁场通常并不均匀，不同位置的高斯值和磁场方向都会发生变化。因此，单点高斯值不能直接乘以磁极面积得到真实磁通；同样，仅知道磁通，也无法唯一反推出某一点的高斯值。

所以，高斯值与磁通之间的换算，成立的前提是必须同时知道磁场分布、方向和有效面积，而不是简单套用一个固定换算系数。

结论

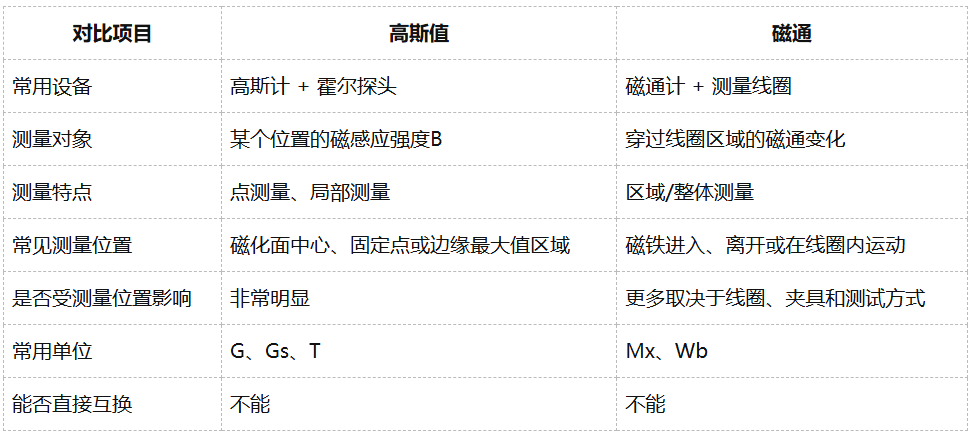

把两种测量方式放在一起，就很容易理解。
